Surface 3D à partir de lignes existantes

Fonction Surface 3D

Pour convertir une polyligne fermée à partir de lignes 3D en surface 3D :

1. Cliquez sur Surface 3D (appel de la fonction).


   Vous pouvez appeler la fonction Surface 3D de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Dans la barre contextuelle Surface 3D, cliquez sur Surface 3D à partir de lignes 3D existantes.
3. Sélectionnez une ou plusieurs polylignes.

   A noter : Veillez à ce que les lignes se trouvent dans un même plan et à ce qu'elles forment une polyligne fermée.

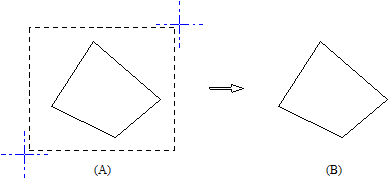

   (A) Lignes 3D peuvent être sélectionnées individuellement
   (B) Surface ne peut être sélectionnée que comme un tout
