Surface rectangulaire 3D, parallèle aux plans du repère

Fonction Surface 3D

Pour créer une surface rectangulaire 3D parallèle aux plans du repère

1. Cliquez sur Surface 3D (appel de la fonction).


   Vous pouvez appeler la fonction Surface 3D de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Dans la barre contextuelle Surface 3D, cliquez sur Surface rectangulaire 3D.
3. Pour dessiner la surface rectangulaire 3D, choisissez l'un des outils d'aide au dessin suivants dans les Options de saisie :
   • Saisie sur la base de la diagonale : permet de définir la taille de la surface rectangulaire 3D à l'aide de deux de ses sommets diagonalement opposés.
     Vous pouvez aussi saisir au clavier les valeurs de longueur et de largeur de la surface rectangulaire 3D.
   • Saisie à partir de la ligne de base : permet de saisir la ligne de base et la largeur de la surface rectangulaire 3D.
     Vous pouvez aussi, après avoir défini les extrémités de la ligne de base, saisir au clavier la largeur de la surface rectangulaire 3D.
   • Saisie sur la base de la ligne médiane : permet de saisir la ligne médiane et la demi-largeur de la surface rectangulaire 3D.
     Vous pouvez aussi, après avoir entré les extrémités de la ligne médiane, saisir au clavier la valeur de la demie-largeur de la surface rectangulaire 3D.
   • Saisie à partir du centre : permet de définir le centre et un sommet de la surface rectangulaire 3D.
     Vous pouvez aussi, après avoir défini le centre, saisir au clavier les valeurs de longueur et de largeur de la surface rectangulaire 3D.

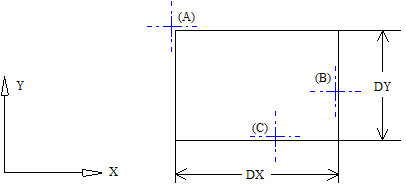

     (A) Sommet
     (B) Point selon X
     (C) Point selon Y

     A noter : Lorsque le premier point de la surface rectangulaire 3D est placé dans un plan de travail, la création se fait selon les axes locaux de ce plan de travail.
