Arrondir les arêtes

Domaine d'activitéObjets 3D

Cette fonction vous permet d'arrondir certains bords ou tous les bords d'un volume 3D en saisissant un rayon donné.

Pour arrondir les bords d'un volume :

1. Cliquez sur Arrondir les bords (appel de la fonction).


   Appelez la fonction Arrondir les angles de l'une des manières suivantes :

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Si vous le souhaitez, vous pouvez définir les paramètres de l'arrondi :
   • Saisissez le Rayon de l'arrondi.
   • Activez l'option Arêtes de liaison lorsque les courbes et leurs lignes de prolongement tangentielles doivent être arrondies ensemble.
   • Activez l'option Toutes les arêtes quand toutes les arêtes du volume doivent êtres arrondies en une seule opération.

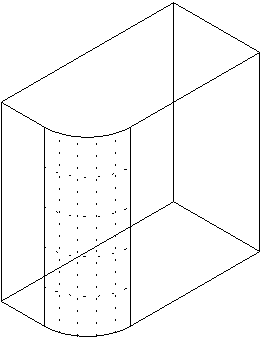

3. Cliquez sur le volume à modifier.



   Le volume est affiché en couleur de construction d'aide.

4. Indiquez les arêtes que vous souhaitez arrondir :
   • cliquez successivement sur les bords à arrondir dans l'isométrie.
   • Si l'option Arêtes de liaison est activée et que vous cliquez sur une courbe, ses lignes de prolongement tangentielles seront également arrondies.
   • Si l'option Tous les bords est activée, l'arrondi est immédiatement appliqué à tous les bords du volume.

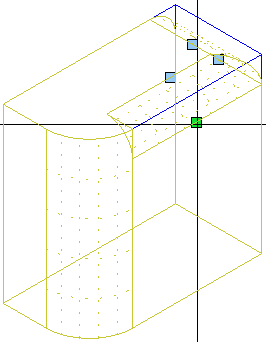

     Les bords arrondis sont affichés sous forme d'aperçu.

5. Vous pouvez modifier le Rayon de l'arrondi à l'aide des poignées ou en saisissant une valeur. La modification s'applique à tous les bords sélectionnés.



6. Une fois toutes les options correctement paramétrées, cliquez sur ECHAP.

   Le volume est enregistré.

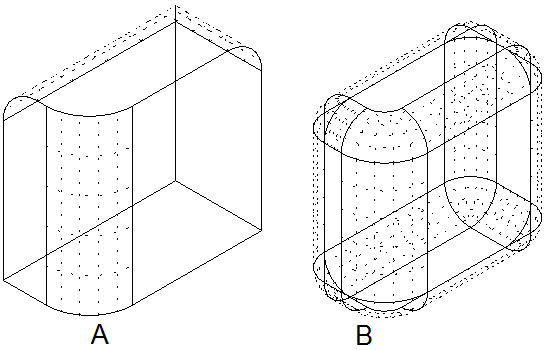

   A Deux bords arrondis
   B Tous les bords arrondis

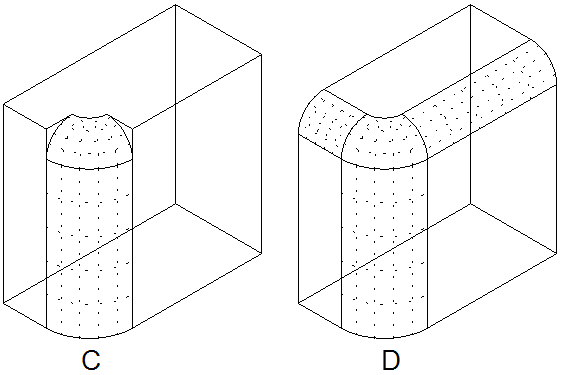

   C Arêtes de liaison désactivées
   D Arêtes de liaison activées
