Annotation des segments des schémas

Fonction Coupleur, filetage, barre jointe

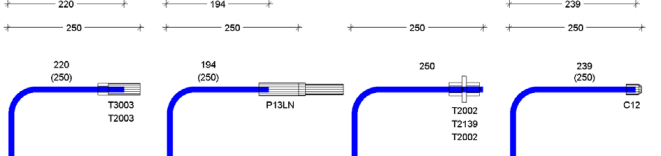

Les schémas sont cotés de la même manière que la barre du coupleur au cours de la phase de réalisation du béton de la première section. Cela s'applique en particulier aux barres de coupleurs avec coupleurs de position, pour lesquelles la partie ultérieurement vissée est définie avec le coupleur.

Dans le cas des barres de coupleurs, la longueur des segments de barres disposant d'un coupleur entre parenthèses et la longueur de segment sans coupleur sont toujours utilisées. La deuxième valeur correspond à la longueur à couper.

Dans le cas des barres de remplissage, seule la longueur au niveau du segment de barre est utilisée, car il n'existe alors pas de partie dépassant la barre de remplissage. La valeur indiquée correspond à la longueur à couper.
