Modélisation de toitures, introduction

Domaine d'activitéToit

Les plans de toiture ne sont pas des toits !

Le domaine d'activité Toit contient la fonction Plan de toiture, qui vous permet de créer des toitures simples, des toits à un versant, des toits en mansarde et des toits en berceau. Vous disposez également de la fonction Lucarne, qui vous facilite grandement le dessin de toitures complexes.

Mais attention !

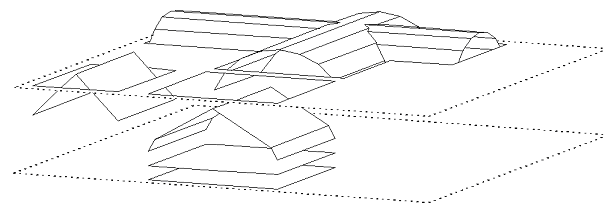

Sachez que vous ne manipulez pas directement des toitures, mais un certain nombre de couples de plans de toiture ! Les plans de toiture sont prioritaires par rapport aux plans de référence standard et les supplantent.

Une fois les plans de toiture créés, vous tracez les éléments dans leur zone d’influence. Ces éléments s’adaptent immédiatement au tracé des plans.

La couverture à proprement parler est créée ultérieurement à l‘aide de la fonction Couverture ou éventuellement de la fonction Dalle, ou encore à l'aide d‘autres éléments d‘architecture.

Rappelez-vous que vous ne créez pas un toit fixe, mais simplement un ensemble de plans quelconques.
Tous les éléments évoqués dans Allplan - faîtage, hauteur d’égout, pente, etc. - se rapportent exclusivement à ces plans.

Astuce : Limitez-vous à créer les plans dont vous avez besoin pour générer les éléments que vous êtes en train de saisir.
