Scinder volumes 3D au moyen d'un plan

Domaine d'activitéObjets 3D

Cette fonction vous permet de dissocier un volume, des lignes 3D, des arcs de cercle 3D et des splines 3D sur un plan quelconque.
Comme plan de scission, vous pouvez utiliser des surfaces 3D existantes ou des plans de référence quelconques créés à l'aide de la fonction Plans de référence quelconques.

Astuce : Cette fonction permet aussi de scinder des éléments en bois ou métalliques issus du domaine d'activités Toit.

Pour scinder un volume 3D à l'aide d'un plan

1. Cliquez sur Scinder volumes 3D au moyen d'un plan (appel de la fonction).


   Vous pouvez appeler la fonction Scinder volumes 3D au moyen d'un plan de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Sélectionnez l'élément 3D à scinder.
3. Pour définir le plan de scission, procédez comme suit :

   Dans les Options de saisie, cliquez sur Sélectionner une surface.

   • Cliquez sur le plan séparateur ou sur la surface 3D.

   Ou

   Dans les Options de saisie, cliquez sur Sélectionner des bords ou points.

   • Entrez trois points du plan ou de la surface 3D.
   • Entrez une arête et un point du plan de scission dans l'isométrie.

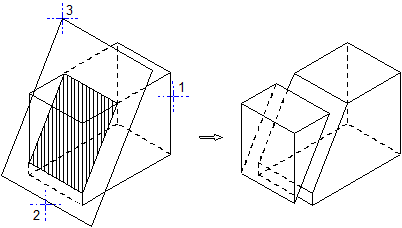

     (1) Volume à scinder à l'aide du plan
     (2) Bord du plan de scission
     (3) Point du plan de scission (une surface 3D dans notre exemple)

Messages possibles :
