Insérer un point dans une cote

Domaine d'activitéCotation

Permet d'insérer un point de cote dans une cote.

Pour ajouter un point dans une cote existante

1. Cliquez sur Ajouter un point de cote (appel de la fonction).


   Vous pouvez appeler la fonction Ajouter un point de cote de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Annoter Domaine d'activité Cotation

   • Barre des menus : Modifier Cotation

   • Palette : Fonctions Zone Modifier dans le module :

   Cotation

2. Cliquez sur la cote dans laquelle vous souhaitez insérer un point.

   Dans la barre contextuelle Cote, vous pouvez modifier la section terminée par le nouveau point de différentes manières :

   • Vous pouvez modifier les paramètres de la cote à tout moment. La barre contextuelle met à votre disposition plusieurs manières de procéder.


     • Cliquez sur Propriétés pour définir les paramètres dans une boîte de dialogue.
     • Cliquez sur Reprendre les propriétés pour reprendre les propriétés d'un élément existant.
     • Cliquez sur Ouvrir un favori si vous optez pour les paramètres standard.
   • Vous pouvez modifier le symbole de limite de cote utilisé pour le prochain point coté.
   • Vous pouvez activer l'affichage de la hauteur des ouvertures ou entrer un texte supplémentaire.
   • Vous pouvez supprimer le dernier point de cote cliqué à l’aide de Annuler la dernière action.
3. Cliquez sur le point à insérer.

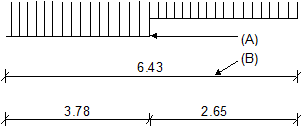

   (A) Bord de l'élément
   (B) Cote existante
