Définir une nouvelle source de lumière

Fonction Paramétrer des lumières

Pour chaque projet, vous pouvez définir la position, le type de lumière et la cible de lumière d'un nombre quelconque de sources de lumière artificielle.

Pour définir une nouvelle source de lumière

1. Cliquez sur Paramétrer des lumières (Appel de la fonction).


   Vous pouvez appeler la fonction Paramétrer des lumières de l'une des manières suivantes :

   • Barre d'actions : Rouleau Dessin Tâche visualisation Domaine d'activité Surfaces, lumière

   • Barre des menus : Modifier Visualisation Animation

   • Palette : Fonctions Zone Modifier dans le module :

   Animation

   • Menu contextuel : Mode de déplacement activé Bouton droit de la souris

   La palette Paramétrer des lumières s'affiche.

2. Dans la barre d'outils de la palette, cliquez sur Nouvelle lumière.

   La palette Nouveau s'affiche alors.

3. Etant donné que certains paramètres dépendent du type de lumière, déterminez celui-ci en premier lieu.

   Pour ce faire, sélectionnez l'entrée correspondante dans le champ de liste Type de lumière :

   • Lumière ponctuelle


     Les lumières ponctuelles se diffusent de manière uniforme de tous les côtés à partir de la source de lumière.

     L'intensité de la lumière décroît à mesure que l'angle d'incidence diminue. Plus la couleur de la lumière tire vers le noir, plus la lumière est sombre.

   • Spot


     Un spot est une source de lumière dirigée. La lumière se diffuse dans une direction depuis la source de lumière vers la cible de lumière.

     Selon l'angle d'incidence, un cercle de lumière ou une ellipse se forme autour de la cible de lumière. L'intensité de la lumière décroît depuis le centre (100%) en direction du bord (0%).

     L'intensité de la lumière décroît à mesure que l'angle d'incidence diminue. Plus la couleur de la lumière tire vers le noir, plus la lumière est sombre.

     L’angle peut avoir une valeur comprise entre 1 et 179 degrés.

   • Cône


     Une lumière conique se propage depuis sa source vers sa cible dans une zone nettement définie. Selon l'angle d'incidence, un cercle de lumière ou une ellipse se forme autour de la cible de lumière. A l’intérieur du cercle de lumière, l’intensité de la lumière est constante.

     L'intensité de la lumière décroît à mesure que l'angle d'incidence diminue. Plus la couleur de la lumière tire vers le noir, plus la lumière est sombre.

     L’angle peut avoir une valeur comprise entre 1 et 179 degrés.

   • Surface


     Le type de lumière Surface vous permet de créer une surface lumineuse diffusant la lumière de façon uniforme dans toutes les directions, telle que des rangées de fenêtres au plafond des grandes pièces.

     Tout comme dans le cas des cônes lumineux et des spots lumineux, l'orientation est déterminée par le point de vue et le point cible ; la quantité de lumière dépend de la taille de la surface et de l'Intensité définie.

     L'orientation de la lumière et l'intensité sont représentées par une perpendiculaire au centre de la surface. L'Angle permet de faire pivoter la surface lumineuse sur la perpendiculaire ; l'angle de rotation est peut être défini entre -90 et 90 degrés.

     La surface lumineuse peut être représentée sous forme de rendu.

     Important !
     Une fois qu'une source de lumière est définie, vous ne pouvez plus modifier le type de lumière !

4. Sous les Propriétés de lumière, indiquez les paramètres propres au type de lumière.
5. Sous Propriétés d'ombre, définissez si la source de lumière doit projeter une ombre.
6. Sous Edition, vérifiez si la source de lumière est activée (l'option Etat de la lumière doit être activée).
7. Point lumineux/Cible lumière
   Définissez l'emplacement de la source de lumière en indiquant directement ses coordonnées dans la ligne de dialogue ou en cliquant sur l'emplacement de votre choix dans la fenêtre graphique.
   Pour les types de lumière Spot lumineux, Cône lumineux et Surface, vous pouvez déterminer le point cible de la source de lumière de l'une des manières suivantes.
8. Point d'inclinaison/Angle d'inclinaison
   Seul le type de lumière Surface vous permet d'indiquer l'angle d'inclinaison de la surface lumineuse directement dans la ligne de dialogue ou en cliquant sur un point dans la fenêtre graphique.

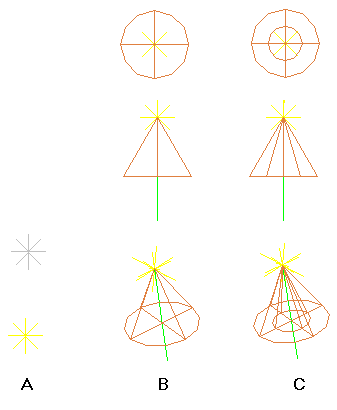

9. Si une source de lumière est définie, la palette Source de lumière est masquée et la source de lumière est représentée avec un symbole correspondant :



   A Spot, représentation identique dans la vue en plan, élévation et isométrie, éteinte et allumée
   B Cône lumineux, angle de 60 degrés environ (répartition uniforme de la lumière), dans la vue en plan, élévation et isométrie, allumée
   C Spot lumineux, angle de 60 degrés environ (intérieur plus clair que l'extérieur) dans la vue en plan, élévation et isométrie, allumée

10. Définissez une source de lumière supplémentaire.

    Ou :

    Quittez la fonction en appuyant sur ECHAP.

Astuce : Vous avez également la possibilité d'allumer et d'éteindre les sources de lumière de façon individuelle ou globale ou d'effectuer des ajustements (voir "Allumer ou éteindre des lumières" et "Modifier l'éclairage artificiel").
