Modification de mur extérieur, calcul

Fonction Modification de mur extérieur

Les règles suivantes s’appliquent en cas de modification d’un mur extérieur :

• Les murs saillants sont lissés, puisque les anciens murs sont remplacés.



  Résultat de la modification lorsque le mur extérieur est lié à un autre mur.

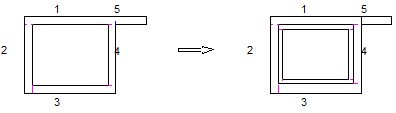

  Résultat de la modification lorsque le mur extérieur fait saillie du tracé de murs principal.

• En règle générale, les parties saillantes de tous les murs faisant partie du tracé des murs extérieurs sont supprimées.

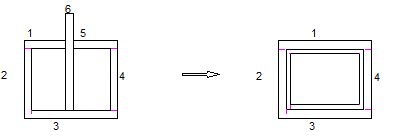

  Résultat de la modification lorsqu'une partie du mur extérieur fait saillie du tracé de murs principal.

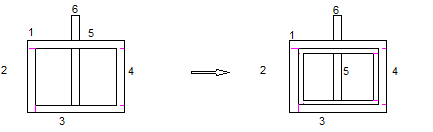

  Résultat lorsque les murs intérieurs et les murs extérieurs se coupent.

• Dans sa recherche du tracé du mur extérieur, le programme identifie dans un ensemble de murs ceux qui constituent la limite la plus périphérique de tous les murs liés.

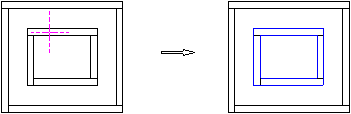

  Résultat de la recherche lorsque les murs ne se touchent pas.

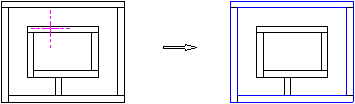

  Résultat de la recherche lorsque les murs sont liés aux murs qui les entourent.

• Au cours de la recherche, le programme prend en compte les murs placés dans le document actif et dans les documents actifs en arrière-plan. Tous les murs modifiés sont créés dans le document actif.
• Les macros ne sont récupérées qu'à raison d'une macro par ouverture.
• Les macros ne peuvent être récupérées que si elles ont un nom unique parmi les fichiers de macros.
• C’est l’ordre des couches qui détermine la position d’une macro dans une ouverture, lorsque la macro a été définie indépendamment des tableaux d’ouverture.
