Escalier de plan quelconque, exemple 2

Fonction Escalier de plan quelconque

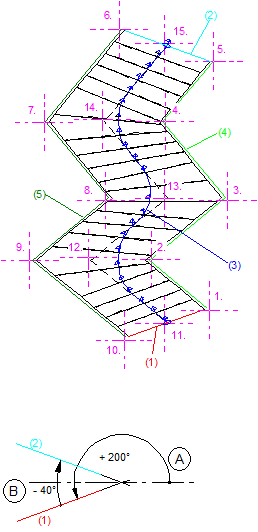

Exemple 2 :

(1) Marche de départ
(2) Marche palière
(3) Ligne de foulée
(4) Contour intérieur : points 1 à 5
(5) Contour extérieur : points 6 à 10
Points de ligne de foulée : points 11 à 15
(A) Angle de base : = + 200°
(B) Angle d'ouverture = Angle delta = - 40°
