Dibujar una buhardilla con voladizo usando la herramienta Forjado

Crear una buhardilla con voladizo

• Dibujar un plano de cubierta incluyendo un plano de buhardilla

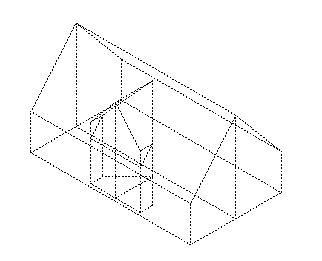

  Fig.: Plano de cubierta con plano de buhardilla

• Es aconsejable empezar dibujando en planta el contorno del forjado de la buhardilla, incluyendo su voladizo en formato de línea de ayuda.

Para dibujar una buhardilla con un voladizo usando Forjado

1. Pulse Forjado (Cómo).


   Puede activar Forjado de una de estas formas

   • Barra de menú: Crear Arquitectura Básica: Muros, Vanos, Elem. constructivos

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Básica: Muros, Vanos, Elem. constructivos

   • Configuración: Arquitectura , en el desplegable Elementos arquitectónicos
2. El forjado de cubierta de la buhardilla se debe ajustar al plano correspondiente.
   Pulse Propiedades y después Altura...

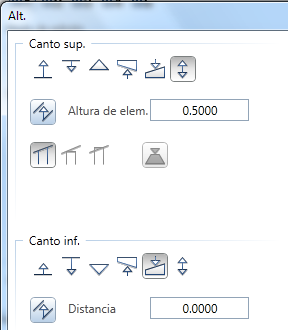

   Establezca los siguientes parámetros en Altura:



   • Defina el nivel superior como valor fijo de altura (por ejemplo, la altura del forjado de cubierta de la buhardilla).
   • Para definir el nivel inferior del forjado de cubierta de la buhardilla, pulse .
     El sistema le avisa para definir la parte Superior. Pulse sobre el plano de la buhardilla que desee dibujar primero.
     Esto asegura que el nivel inferior del forjado de cubierta de la buhardilla, se basa en el nivel superior del plano de cubierta.
3. Pulse Aceptar para confirmar.
4. Ahora dibuje la primera mitad (la que acaba de pulsar) del forjado de cubierta de la buhardilla, incluyendo el voladizo en planta.

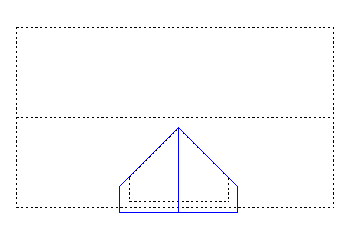

   Fig.: Buhardilla con voladizo en 2D y línea de ayuda en color

5. Repita los pasos 2 y 4 para la segunda mitad de la buhardilla.
   • Utilice los siguientes parámetros como se describe arriba.
   • Asegúrese de que asocia el nivel inferior con el otro plano de la buhardilla.

     El resultado debe ser este:

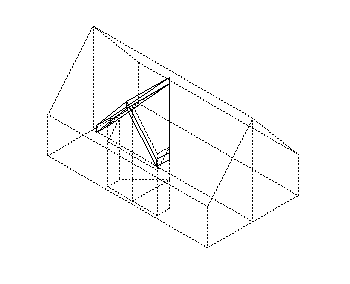

     Fig.: Modelo alambre de la buhardilla

Nota: Seleccione un archivo de dibujo diferente si desea usar la herramienta Forjado para aplicarle un forjado de cubierta a la cubierta principal, de otra forma, la cubierta principal ocultará el voladizo de la buhardilla.
