Armado en superficie - reducir la longitud de emplazamiento

Puede modificar la longitud de emplazamiento de dos formas:

• introduciendo la longitud reducida de forma manual o
• pulsando sobre un punto del contorno del polígono. La mitad de la nueva longitud de emplazamiento se calcula entre el punto pulsado y la línea central representada. Este valor se dobla y las barras se muestran en la longitud de emplazamiento resultante.

La longitud normal de emplazamiento se entiende como la distancia máxima comprendida entre dos vértices del área de emplazamiento paralelos al eje X local. La reducción de esta longitud siempre provoca un ajuste central del valor inicial:

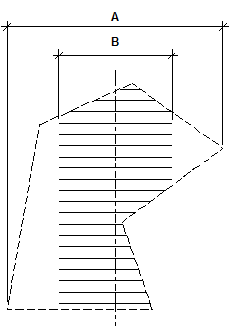

Ejemplo sobre cómo acortar la longitud de emplazamiento

A Longitud de emplazamiento

B Longitud de emplazamiento reducida
