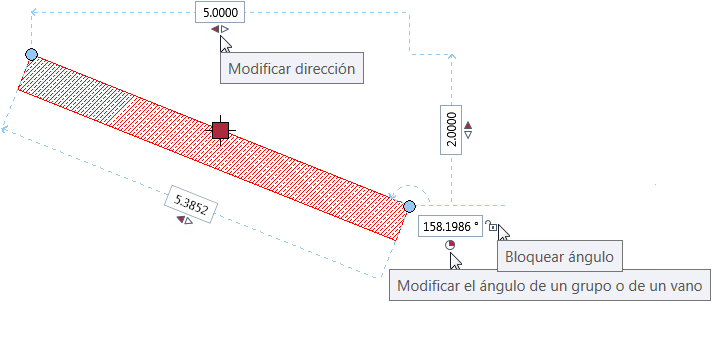

Botones de cambio de dirección

Los botones de cambio de dirección, que siempre se muestran cerca de los recuadros de introducción de datos, sólo se muestran cuando selecciona un único elemento.

Sugerencia: Puede definir un color para los botones de cambio de dirección en Color de los iconos que podrá encontrar en el área Recuadros de entrada ( Opciones - Entorno de trabajo - Modificación directa del objeto).

Modificar dirección

Cuando edita elementos lineales puede definir si el cambio debe aplicarse en la parte izquierda, en la parte derecha o en ambos lados:

: los cambios se aplican a la izquierda

: los cambios se aplican a la derecha

: los cambios se aplican en ambos lados

Para modificar la dirección, pulse sobre el botón , o Modificar dirección.

Modificar lado

Cuando edita vanos de muros curvos puede definir si el valor modificado debe aplicarse en la parte interior o exterior del muro:

: los cambios se aplican en el interior

: los cambios se aplican en el exterior

Para cambiar de interior a exterior y viceversa, pulse sobre o .

Modificar el ángulo de un grupo o de un vano

Puede editar elementos circulares en base al ángulo del segmento o al ángulo del vano:

: ángulo de segmento

: ángulo de vano

Para cambiar entre ángulo de segmento y ángulo de vano, pulse sobre o Modificar el ángulo de un grupo o de un vano.

Bloquear o desbloquear ángulo

Cuando edita elementos inclinados puede desbloquear el ángulo de inclinación con respecto a la horizontal o mantenerlo bloqueado.

Ángulo bloqueado (el valor no puede editarse):
El ángulo de inclinación del elemento permanece constante; los valores delta se calculan automáticamente a partir de los valores modificados.

Ángulo desbloqueado (el valor puede editarse):
El ángulo de inclinación del elemento respecto de la horizontal puede modificarse; puede introducir un valor directamente o permitir que el programa calcule el valor de forma automática cuando modifique el valor de x, y o z.

Para desbloquear o bloquear el ángulo, pulse sobre Desbloquear ángulo o Bloquear ángulo.
