Macros inteligentes

Los "macros inteligentes" son elementos que se pueden colocar automáticamente a una distancia fija de los bordes de un elemento de manera que sean paralelos a estos (por ejemplo, muros, locales, forjados, planos de cubierta). Necesita realizar lo siguiente para utilizar los macros inteligentes:

1º - Cuando defina un macro

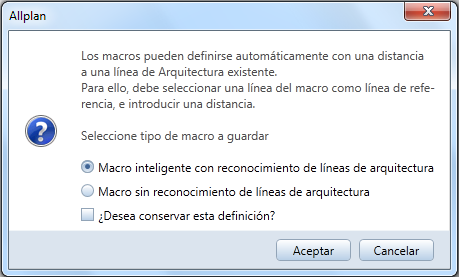

• Cuando defina el macro en la carpeta correspondiente de la paleta Biblioteca, necesita especificar que el macro se ha creado como un Macros inteligentes con función de captura.



• Después de esto, especifique la línea de referencia y la distancia a esta línea.

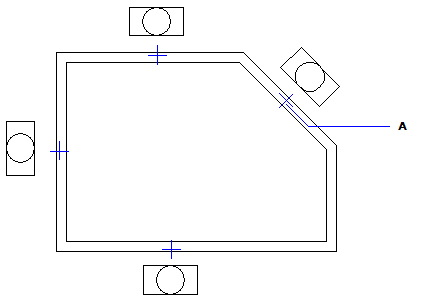

  A Línea de referencia: está alineada de manera que es paralela a la línea de arquitectura.

  B Distancia: define la distancia entre la línea de referencia del símbolo y la línea de arquitectura.

2º - cuando sitúa un macro

• Cuando coloque un macro, pulse Captura en las opciones de entrada.



• Dependiendo de la posición del cursor, el macro se alinea automáticamente con las líneas de arquitectura existentes.



  Posición del cursor cuando coloque un macro
