Perpendicular a través de estación

Módulo(s): Plano de situación

Puede usar la herramienta Perpendicular, para trazar perpendiculares a partir de estaciones existentes a otros elementos. Puede introducir una pendiente transversal que sea constante o que esté definida por una línea de torsión. Los puntos símbolos se colocan de forma automática en los puntos de intersección.

Para trazar una perpendicular a través de una estación.

1. Pulse Perpendicular (Cómo).


   Puede activar Perpendicular por estación de una de estas formas

   • Barra de menú: Crear MDT Paisajismo

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Plano de situación

   • Configuración: Desplegable MDT Plano de situación
2. Puede utilizar las Opciones de entrada para especificar si desea dividir el Elemento seleccionado en su totalidad o solo Parte del elemento seleccionado.
3. Pulse sobre el elemento a través del cual debe trazarse la perpendicular. Cuando está activada la opción Parte del elemento seleccionado, especifique las partes deseadas pulsando sobre sus puntos inicial y final.
   Puede utilizar las opciones de entrada Delta Mín, en las Opciones de entrada, para llevar a cabo las configuraciones para intersecciones múltiples.


   Cuando pulsa Delta Mín en la barra de herramientas dinámica, sólo se crea el punto de intersección con la menor distancia al elemento de referencia. De lo contrario, se crean todos los puntos de intersección.



   • Pulse en el punto.
   • Alinear a los puntos usando la función de captura de puntos y pulse sobre el punto.
   • Defina el punto elaborando entradas en la línea de diálogo.

   Consejo: Para descubrir cómo insertar puntos en Allplan, ver Dibujo preciso.

   Consejo: El menú contextual y la línea de diálogo aportan herramientas y opciones que le asisten en el proceso de introducción de puntos. Para más información, ver Herramientas y Opciones.

   Nota: Cuando pulsa en puntos más allá del elemento, Allplan utiliza los puntos en elemento que sean perpendiculares a los puntos que pulsó.

4. Pulse en la superficie de trabajo con el botón derecho del ratón para abrir el menú contextual y seleccione la opción Punto de terreno, para definir los parámetros para plano de situación-definición de puntos específicos.
5. Introduzca una pendiente transversal constante en % o seleccione una curva de torsión pulsando sobre la línea de situación y, después, sobre la pendiente de la curva de torsión. Puede crear de forma automática una marca de torsión utilizando la opción Leyenda.
   Ejemplo de pendiente transversal


   Ejemplo - Inclinación transversal

   Punto de inicio en el eje: Altura=0.00
   	A límite izquierdo B Línea auxiliar C límite derecho

6. Pulse Agregar línea en las Opciones de entrada si desea que las perpendiculares se visualicen como líneas.
7. Pulse sobre los elementos por donde deben trazarse las perpendiculares.

Ejemplo

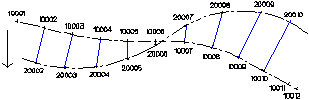

Ejemplo - Trazar una perpendicular desde una línea de situación 1 a otra línea de situación 2

Eje 1

Eje 2

En el ejemplo, la opción Agregar línea está habilitada.

El número de punto primario se toma de la línea de situación 2 (=Nombre opción de Definir o modificar parámetros del elemento: Línea de situación #2).
El número de punto secundario se adopta automáticamente de la línea de situación 1.

Nota: Los números se símbolo, estaciones/códigos y otra información sobre los puntos individuales se adopta del elemento de referencia correspondiente. El número de punto se crea de acuerdo con la Punto de terreno. Para uniones entre elementos, el número de punto secundario se adopta automáticamente del elemento de referencia.
