Catálogos de materiales

Módulo(s): Locales, Superficies, Plantas

Los catálogos de materiales representan un vínculo entre la geometría del elemento y las mediciones. El usar o no un catálogo depende de usted. Sin embargo, si los usa normalizará sus proyectos. Los catálogos de materiales son indispensables si desea aprovechar las ventajas del diseño integrado que se obtienen al trabajar con Allplan BCM.

Nota: Consulte la ayuda de Allplan BCM para más información sobre transferir mediciones desde Allplan a Allplan BCM.

Los catálogos sirven como base para asignar materiales y cualidades a los elementos constructivos.

Encontrará el botón Asignación de catálogo en los cuadros de diálogo de Propiedades de todos los elementos constructivos. Puede definir si los materiales se introducen con los cuadros de diálogo personalizados que rellena con los materiales según va creando los elementos, o si desea usar catálogos predefinidos o importados.

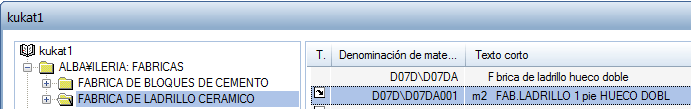

Jerarquía de los catálogos

Los catálogos pueden tener hasta tres niveles:

Nivel superior en jerarquía (catálogo principal):

0012	Albañilería

Siguiente nivel en la jerarquía:

001	Muros interiores
002	Muros exteriores

Los números de referencia en este ejemplo serán:
0012001 para los muros interiores y 0012002 para los muros exteriores

Entradas de catálogo

46	Tabique ladrillo hueco doble
47	Ladrillo perforado

El número de referencia asociado a la entrada "Tabique ladrillo hueco doble" en el catálogo "Muros exteriores" sería: 001200246

Parámetros genéricos y atributos

Cuando introduzca o modifique catálogos utilizando Catálogo, puede utilizar Atributos en el menú contextual para asignar parámetros adicionales como el rayado, espesor, prioridad, obra y tipo de cálculo para cada entrada del catálogo o material. Cuando selecciona este material para un elemento, este ajuste se utiliza automáticamente. Estas asignaciones pueden modificarse o realizarse también posteriormente.

Resumen de los catálogos predefinidos que se pueden importar

KUKAT1 a KUKAT5	"Catálogos de clientes" Se pueden definir por el usuario.
NEM_POS	Catálogo de elementos de Allplan Baukosten en formato de catálogo de Allplan
NEM_ELE	Listado de elementos Allplan BCM en formato de catálogo Allplan.
Allplan_BCM	Acceso directo a los elementos de Allplan BCM, sin importación Requisitos: Allplan BCM instalado en la red. Allplan BCM compartido y conectado al ordenador CAD. Debe especificar la ruta de almacenamiento de datos de Allplan BCM la primera vez que abre el catálogo.
Nevaris	Acceso directo a los elementos Nevaris; no necesita ser importado. Requisitos: Nevaris V2.0 o posterior debe estar ejecutándose. Nevaris se ha introducido en el registro.

Sistema de catálogos	Acceso directo al catálogo definido por el usuario. Esto requiere una DLL adecuada, que necesita seleccionarse en Servicios, DXF/DWG, Asociar catálogo general.

Las cualidades no se pueden trasferir a través de documentos, pero si a través de proyectos: es decir, mediante listados de edificios se pueden realizar las mediciones de un proyecto completo con sólo apretar un botón sin tener que seleccionar cada archivo manualmente. Partiendo de una tabla de asignaciones realizadas por el usuario, la interfaz CAD-TAI automáticamente recogerá toda la información necesaria y la transferirá de inmediato al sistema de intercambio de datos entre Allplan y otros programas de mediciones y presupuestos.

De igual forma, cuando se haya modificado el proyecto, se pueden actualizar de una manera muy sencilla. Además de crear los suyos propios. De esta forma, se pueden asignar parámetros adicionales como rayados, espesor, prioridad, obra y tipo de cálculo. Estas asignaciones pueden modificarse o realizarse también posteriormente.
