Separar sólido 3D por un plano

Módulo(s): Modelado 3D

Puede utilizar la herramienta Separar sólido 3D por un plano, para separar sólidos 3D utilizando un plano. También puede utilizar superficies 3D ya existentes como plano o un plano que haya definido con la herramienta Planos proyectivos.

Sugerencia: También puede utilizar esta herramienta para cortar elementos de madera y acero del módulo Estructura de cubierta.

Para separar sólidos usando un plano

1. Pulse Separar sólido 3D por un plano (Cómo).


   Puede activar Separar sólido 3D por un plano de una de estas formas

   • Barra de menú: Crear Módulos adicionales Modelado 3D

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Modelado 3D

   • Configuración: Diseño Sólidos booleanos
2. Seleccione el sólido que desea separar.
3. Para definir el plano a lo largo del cual debe separarse el sólido, haga lo siguiente:

Pulse Seleccionar superficie en las Opciones de entrada.

• Pulse sobre el plano de corte o sobre la superficie 3D.

O bien

Pulse Seleccionar aristas o puntos en las Opciones de entrada.

• Introduzca tres puntos para el plano o superficie 3D.
• Introduzca una arista y un punto para el plano de corte en vista isométrica.

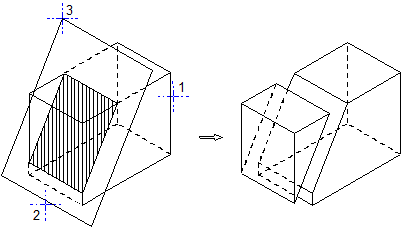

  (1) Sólido a separar utilizando un plano
  (2) Arista del plano de separación
  (3) Punto del plano de separación (una superficie 3D en este ejemplo)

Posibles mensajes del sistema:
