Sustraer y borrar sólido

Módulo(s): Modelado 3D

Puede utilizar la herramienta Cavidad en sólido, para borrar el volumen común de un sólido de otro. El sólido de la intersección se elimina en el proceso. Esta herramienta también puede aplicarse a superficies 3D.

Nota: El sólido del que se extra un volumen mantiene sus propiedades y atributos.

Para borrar el volumen común de un sólido con otro sólido mientras borra el sólido de intersección

1. Pulse Cavidad en sólido (Cómo).


   Puede activar Cavidad en sólido de una de estas formas

   • Barra de menú: Crear Módulos adicionales Modelado 3D

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Modelado 3D

   • Configuración: Diseño Sólidos booleanos

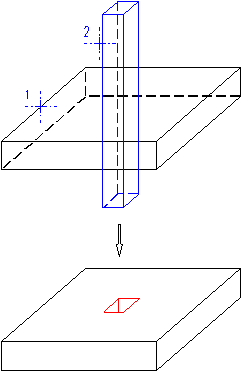

2. Empiece seleccionando el sólido (o superficie) a la que debe sustraérsele el volumen.
3. Seleccione el sólido o superficie 3D solapada. Si es necesario, utilice los corchetes.

   El sólido/superficies de intersección se eliminan en el proceso.

   Nota: Puede utilizar sólidos 3D para eliminar el volumen común de una superficie 3D, pero no al contrario.
