Imprimir planos a color

Módulo(s): Presentación

Requisitos para imprimir composiciones de planos a color:

• Se activa de forma automática la opción A color en la impresora.
• Un driver que soporte la salida de color (por ejemplo, el driver de Nemetschek HPCOL_DESIGNJET).

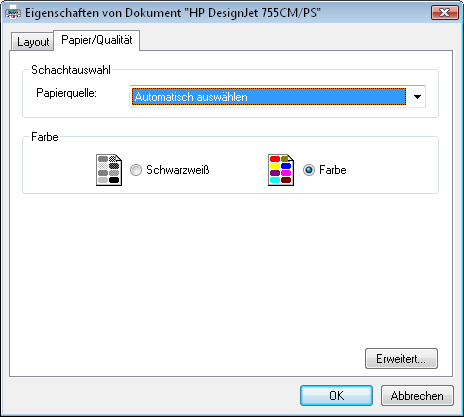

• Con drivers de Windows: está seleccionada la opción color de salida en las propiedades de la impresora (Trazar planos - Impresora - Ajustes Definir - por ejemplo, Papel/calidad).




• La opción Imprimir a color está seleccionada en el área Más parámetros de asignación color y pluma (Trazar planos - Perfil de trazado - Asignación color pluma - Definir).

Color en pantalla y color en trazado

Que los colores mostrados en pantalla coincidan con los que se impriman dependen de las configuraciones realizadas en asignación color-pluma (Trazar planos - Perfil de trazado - Asignación color-pluma - Definir). Cada color de las 15 plumas de Allplan o de los 256 colores básicos pueden asignarse a un color de impresión aquí.
Si no está seleccionada Asignación color-pluma o los colores existentes no están definidos, los colores en pantalla no se corresponderán con los de la impresora.

Las asignaciones de color dependen de si la opción Asociación Color Pluma está activada o no.

Asociación color pluma, significa que el color utilizado para mostrar un elemento en pantalla se asocia con el grosor de pluma del elemento en cuestión. Los elementos utilizados para dibujar con una determinada pluma (o espesor), siempre se muestran en pantalla con el mismo color, con independencia de los colores asignados a los elementos. Puede especificar que colores representa cualquiera de las plumas en las Opciones (barra del menú Estándar) en la página Entorno de trabajo - Colores. Puede activar o desactivar la opción Asociación color-pluma en Mostrar en pantalla en la barra de herramientas Estándar.

• Cuando Asociación Color Pluma está activada: los colores de los elementos son los asignados a las plumas 1 a 15 de Allplan en Opciones - Entorno de trabajo - Color
• Cuando Asociación Color Pluma no está activada: los elementos en color se basan en los colores que se asignaron a los elementos cuando se crearon o modificaron.

Trazar rellenos e imágenes raster en color

Que las impresoras a color impriman los rellenos y las superficies de píxeles a color o utilizando solo el tonalidades grises dependerá de los ajustes definidos en la opción Rellenos y superficies de píxeles, escala de grises de la pestaña Perfil de trazado en la herramienta Trazar planos.

Trazar a color de líneas, textos, líneas de acotación

Puede especificar si las líneas (y otros elementos 2D como texto líneas de acotación) aparecen en color, sombreados en gris o en negro justo antes de trazar.
Seleccione la herramienta Trazar planos, abra la pestaña Perfil de trazado, seleccione Asignación color-pluma y pulse el botón Definir. En el área Otras definiciones, puede alternar entre Trazado a colores, Colores de líneas como gama de grises y Color de línea en negro. Si no ha seleccionado la opción Rellenos y superficies de píxeles, escala de grises además de la opción Colores de línea, escala de grises o Colores de línea, negro, las líneas se mostrarán con tonos grises o en blanco y negro y los rellenos se mostrarán en color. Cuando active Imprimir en color, todos los elementos (líneas y rellenos) aparecen en color.
