Insertar punto en línea de acotación

Módulo(s): Acotación

Puede usar la herramienta Insertar punto en línea de acotación , para agregar un punto en la línea de acotación existente.

Para insertar un punto en una línea de acotación ya existente.

1. Pulse Insertar punto en línea de acotación (Cómo).


   Puede activar Insertar punto en línea de acotación de una de estas formas

   • Barra de menú: Modificar Acotación

   • Barra de herramientas: Funciones básicas , en el desplegable Acotación
   • Paleta: Funciones , Modificar, en los siguientes módulos:

   Líneas de acotación

2. Pulse sobre la línea de acotación a la que quiera añadirle un punto.

   En la barra de herramientas Línea de acotación, las siguientes opciones permiten modificar la sección delimitada por el nuevo punto en línea de acotación:

   • Puede cambiar los parámetros de la línea de acotación en cualquier momento. Hay varias opciones en la barra de herramientas contextual para esto.


     • Pulse Propiedades para establecer los parámetros en un cuadro de diálogo.
     • Pulse Adoptar parámetros para adoptar los parámetros de un elemento existente.
     • Pulse Cargar favoritos para seleccionar una combinación de parámetros guardada.
   • Puede seleccionar un Símbolo delimitador, diferente para el siguiente punto a acotar.
   • Puede acotar la altura de un hueco y/o elemento o introducir texto adicional.
   • Pulse Deshacer última entrada, para eliminar el último punto sobre el que ha pulsado.
3. Pulse sobre el punto que desea insertar.

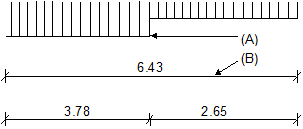

   (A) Borde de elemento
   (B) Línea de acotación existente
