Estructura de la paleta

Funciones: Colocar forma de barra

Por defecto, la paleta Colocar forma de barra está formada por seis secciones. Puede personalizar las opciones centrales.

Tipo de emplazamiento

Puede seleccionar un tipo de emplazamiento en el recuadro desplegable de la parte superior. Pulse sobre para abrir un cuadro de diálogo que meustre los modos de emplazamiento de forma gráfica.

Gráficos

Se muestra el modo de emplazamiento seleccionado en el área gráfica. Puede pulsar sobre los parámetros en el área gráfica para definirlos. El área de parámetros se actualiza inmediatamente para reflejar las modificaciones.

Para emplazamientos lineales sin la configuración Adjuntar en las opciones de entrada, podrá definir la posición en base a la línea de emplazamiento. Para hacer esto, utilice el área gráfica o de parámetros

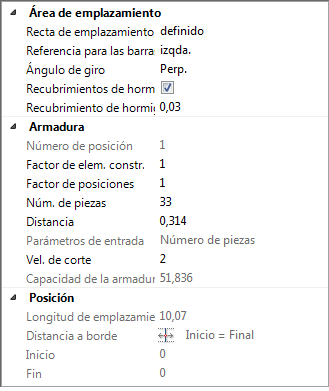

parámetros

Puede definir los parámetros del área de emplazamiento y del armado.

Puede introducir, seleccionar o adoptar valores. Utilice los recuadros para definir parámetros opcionales.

Descripción

Se muestra información adicional sobre el parámetro a definir.

Barra de acciones

Puede utilizar las herramientas de este área para adoptar los parámetros de emplazamientos ya existentes, cargar parámetros guardados como favoritos y guardar las configuraciones como un archivo favorito.
