Funciones: Manguitos, roscas, barras de conexión Funciones: Manguitos, roscas, barras de conexión
En función del tipo de carga que tenga que soportar la barra, están disponibles dos tipos de contratuercas para las uniones de manguitos y anclajes finales:

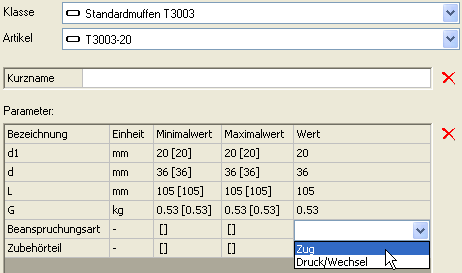

En el caso de uniones por manguitos, deberá definir el tipo de carga cuando crea la unión. Si aún no ha seleccionado una tuerca, se utilizará de forma automática la contratuerca larga (T2003). Para obtener el tipo de carga apropiado para la barra de unión, necesita pulsar sobre el manguito asociado.
En el caso de anclajes finales, tanto el uso como la disposición de los accesorios individuales depende del tipo de carga. Además, se realiza una distinción entre las cargas de compresión y las alternadas. Esto es especialmente importante a la hora de seleccionar el tipo de carga apropiado.
Puede definir el tipo de carga en los parámetros (excepto el tipo pieza de anclaje T2073, que puede utilizarse para crear anclajes finales para cargas alternadas). Sin esta definición, los anclajes finales que utilicen la placa de anclaje T2139 o T2008 se asociarán de forma automática a cargas alternadas y el anclaje con pieza T2073 a cargas a compresión.
De esta forma se definen de forma automa´tica las placas de anclaje; en el caso de anclajes para piezas de anclaje y cargas a tracción, las cargas deben definirse de forma explícita. En esta caso, no basta con seleccionar los artículos utilizando la vista en árbol o el recuadro Artículo.
Nota: Las tuercas cortas (T2040) no están disponibles para diámetros de 12 y 14 mm, puesto que las tuercas largas (T2003) se utilizan siempre con estos diámetros, independientemente del tipo de carga.
