Parámetros de Cálculos de sombras

Funciones: Parámetros de Cálculos de sombras

Qué mostrar

Rellenos

Active esta opción si deben calcularse superficies de relleno.

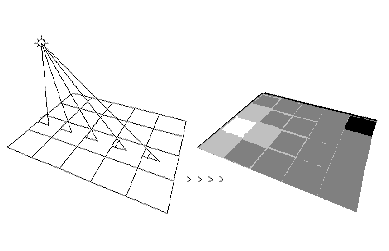

El sistema calculará superficies coloreadas en función de la dirección de iluminación y de los colores de las aristas de los objetos.

El color primario de las superficies se corresponde con el color de pluma del correspondiente elemento 3D. La dirección de iluminación determina los sombreados de los colores primarios. El color de una superficie será más claro cuanto mayor sea el ángulo de incidencia sobre la misma. De esto se desprende que a mayor altura de una fuente de luz puntual, más oscuras aparecerán las superficies verticales.

Sugerencia: Puede asignar a cada uno de los colores de pluma un color de superficie diferente con Definir colores de superficie (Cómo).

Puede activar Definir colores de superficie de una de estas formas

• Barra de menú: Crear Imagen Cálculo de sombras

• Paleta: Funciones , Crear, en los siguientes módulos:

del módulo

• Configuración: Diseño , en el menú Sombras y color

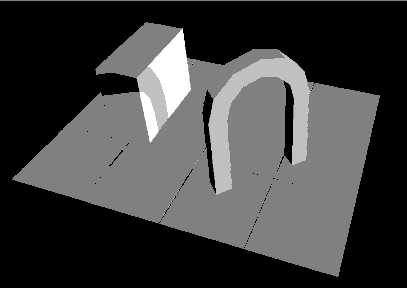

Sugerencia: Puede hacer el cálculo sólo con los rellenos de superficies. De esta forma, se puede comprobar de forma rápida la armonía de los colores.

Bordes

Seleccione esta opción para generar archivos de dibujos con líneas.

Dependiendo del resto de parámetros que se encuentren activos, es posible obtener resultados muy diversos.

1: Aristas y Ocultación activadas
2: Aristas seleccionadas
3: Aristas, Ocultación, Superficies ocultas y Ocultación de aristas activada
4: Aristas y Ocultación activadas

Nota: En los archivos de líneas pueden aparecer líneas superpuestas
Con Convertir líneas múltiples en línea simple es posible transformarlas.

Aristas ocultas

Active Aristas ocultas, si quiere que en el resultado aparezcan las aristas ocultas de otros elementos constructivos.

Color fijo de arista

Puede emplear esta función para seleccionar un color utilizado para representar los bordes.

Tipo de línea oculta

Aquí introduce el tipo de trazo para las aristas ocultas. Sólo está disponible cuando la opción Aristas ocultas está habilitada.

Cómo representar

Ocultas

Si esta activada esta opción, se eliminarán las superficies ocultas o las líneas de corte. Con esto se impedirán los solapes de las superficies. facilitando modificaciones y acelerando los resultados.

Calidad de las sombras

Seleccione esta opción si desea representar sombras en la imagen calculada.

Las sombras se guardan en los dos archivos de dibujos generados para los rellenos y las aristas, respectivamente. También muestra las sombras generadas junto a los resultados de las aristas.

Puede utilizar la herramienta Convertir rellenos de sombras a rayados.

Superficies ocultas

Cuando selecciona esta opción, las superficies ocultas de un objeto también se calculan. Por favor, tenga en cuenta que esto también incluye las aristas de superficies y sombras.

En el caso de archivos de dibujo de líneas con la opción Aristas ocultas, es una buena idea seleccionar también la opción Superficies ocultas. De lo contrario, las aristas ocultas no se calcularán. Esta opción sólo puede desactivarse por razones de rendimiento si, por ejemplo, sólo se calculan rellenos y sombras (ver ilustración para Aristas).

Restablecer

Puede redefinir los Parámetros de Cálculos de Sombras a los valores de defecto para Rellenos, Ocultación y Sombras).

Sugerencia: Experimente con el amplio abanico de posibles configuraciones.
Algunas de las combinaciones probadas y comprobadas:

• Rellenos, Ocultación y Sombras (foto con sombras; archivo de dibujo con modelo de superficie)
• Rellenos, Aristas y Ocultación (foto sin sombras, pero con líneas en las aristas visibles; archivo de dibujo con modelo de superficie y archivo de dibujo con líneas).
• Aristas y Ocultación (mismo resultado que con ocultación de líneas; archivo de dibujo con líneas).
• Aristas, Aristas ocultas, Ocultación y Superficies ocultas (mismo resultado que imagen de ocultación de líneas con líneas discontinuas; archivo de dibujo con líneas).
