Beispiele und Erläuterungen zu den Maßlinientypen der Wandbemaßung

Hier finden Sie einige Hinweise zur Arbeitsweise der Funktion Wände bemaßen.

Legende

(A) Richtungselement
Aktivierte Wand

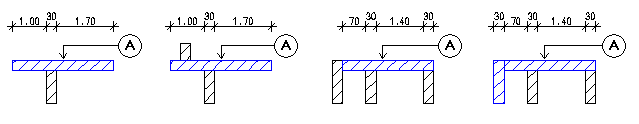

Gesamtaußenmaß/Außenmaßkette

Die zu bemaßenden Punkte werden entlang des Richtungselementes ermittelt.

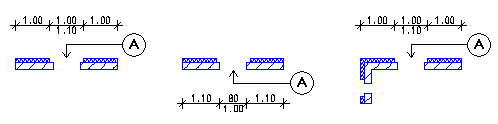

Raummaßkette

Die zu bemaßenden Punkte werden entlang der Linie ermittelt, die dem Richtungselement gegenüberliegt.

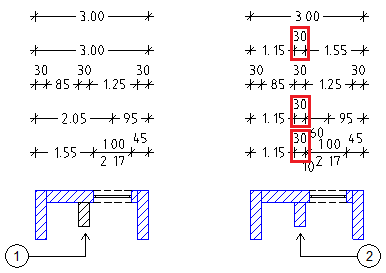

Hinweis: Wenn Sie einen Maßblock mit Raummaßkette erstellen, kann es sinnvoll sein, lediglich die Außenwände zu aktivieren (1). Allplan ermittelt die Referenzpunkte an den anschließenden Innenwänden automatisch. Werden zusätzlich die Innenwände aktiviert (2), dann führt dies dazu, dass die Maßpunkte der Innenwände auch in anderen Maßketten (Außenmaßkette, Öffnungsmaßketten) eingefügt werden. Dies ist u.U. nicht erwünscht.

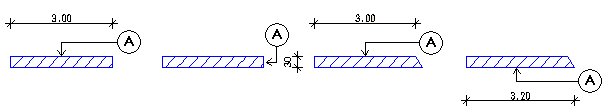

Öffnungsmaßkette mit Öffnungshöhen

Bei diesem Maßlinientyp werden die Endpunkte von Öffnungen und die Öffnungshöhen bemaßt. Die zu bemaßenden Öffnungspunkte werden entlang des Richtungselementes ermittelt.

Hinweis: Bei Öffnungsmaßketten werden nur Türen und Fenster berücksichtigt. Sollen auch andere Öffnungstypen wie z.B. Fuge, Nische etc. bemaßt werden, können Sie diese nachträglich mit der Funktion Maßlinienpunkt einfügen ergänzen.
