Specifická nastavení pro AutoCAD

Prototypový soubor

Zde si můžete zvolit prototypový soubor. Tím jsou např.: pro soubory, které se mají převádět, zadány např. nastavení hladiny, předdefinované zdroje, knihovny atd.

Obsažené plány (Layouts)

Zde si zvolte uspořádání, které má být přenášeno. Je to možné jen tehdy, když je nastavena v položce Přenášená oblast souboru volba Plán (Oblast papíru).

Oblast převáděného souboru

Zde můžete nastavit, zda má být přenesen do popř. z oblasti modelu AutoCAD nebo oblasti papíru.

Plány - Multilayout: Při exportu bude každý z vybraných plánů v programu AutoCAD brán jako jedno uspořádání. Fólie nebo soubory NDW umístěné jako elementy plánu budou společně exportovány do oblasti modelu. Při importu souboru, který obsahuje více uspořádání, můžete tato uspořádání importovat současně. Přitom se oblast modelu programu AutoCAD importuje na jednu fólii a každé uspořádání na jeden plán.

Volba Plány - Multilayout je k dispozici jen tehdy, pokud nebudou plány vymazány.

Plán (Oblast papíru): Při exportu budou zvolené plány exportovány do oblasti papíru. Při importu bude importována oblast papíru zvoleného dokumentu programu AutoCAD.

Fólie (Oblast modelu): Při exportu budou zvolené plány nebo dokumenty exportovány do oblasti modelu. Při importu bude importována oblast modelu zvoleného dokumentu programu AutoCAD.

Automatický výběr: Zde bude automaticky zvolena oblast odpovídající hodnotě pro TILEMODE uložené v souboru AutoCAD.

Ostatní

Vyhodnotit formát z atributů (je u importu): Je-li toto nastavení aktivováno, prohledají se hodnoty atributů a provede se rozdělení na celočíselné, reálné a řetězcové atributy. Pokud je volba deaktivována, přenesou se atributy jen jako řetězec. Pokud Vám záleží na zobrazení, deaktivujte nastavení.

Rozložit obloukový text: Je-li toto nastavení aktivováno, rozloží se obloukový text (text, který je zarovnán podél oblouku) na jednotlivé znaky a zarovná se podél oblouku, čímž bude dosaženo identického vzhledu s originálem. Pokud je nastavení deaktivováno, bude obloukový text importován jako řádkový text. Řádky potom budou tangenciálně zarovnány k referenčnímu bodu.

Přizpůsobit délku textu (jen u exportu): Je-li aktivováno toto nastavení, vytvoří se text jako přizpůsobený (pokud není známa celková šířka textu). Pokud je nastavení deaktivováno, budou vytvořeny texty s přeneseným zarovnáním.

Převod fillingu ze Solids: Výplně ploch SOLIDS jsou v programu AutoCAD vlastní objekt. Je-li toto nastavení aktivováno, jsou tyto výplně importovány.

Plán element specifický název hladiny: Pokud je volba aktivována, získají hladiny elementů plánů automaticky předponu XR$1, kde "1" představuje číslo, které bude pro každý element plánu zvýšeno.

Pokud je volba aktivovaná, budou hladiny exportovány s jejich zkrácenými, resp. plnými názvy. To ale zároveň znamená, že budou prvky v programu Allplan ležící na různých fóliích, ale mající stejné hladiny, zobrazeny v programu AutoCAD společně. Pokud jste například přízemí a první patro konstruovali na různých fóliích (ale se stejnými hladinami), a tyto fólie jsou v plánu osazeny vedle sebe, budou v programu AutoCAD obě poschodí zobrazena v jednom zobrazovacím poli (modelu) a přes sebe.

Barva jako pero (jen při importu): Je-li toto nastavení aktivováno, provede se přiřazení k tloušťkám pera přes barvu elementu.

Test souboru při importu: Pokud jste aktivovali tuto volbu, bude nadále testováno, zda je syntax importovaného souboru v pořádku. Výsledek bude zobrazen v souboru s protokolem. Pokud budou nalezeny chyby, bude se program snažit o jejich opravu. Počítejte ale s tím, že oprava chyb prodlouží dobu přenosu.

Zobrazit testovací protokol: Zde bude otestováno, zda je syntax importovaného souboru v pořádku. Výsledek bude zobrazen v okně.

Faktor pro korekci jednotek plánu: Zde lze korigovat chybné jednotky výkresu.

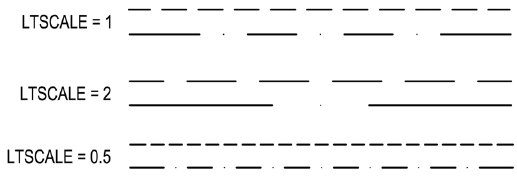

Globální faktor LTSCALE: Zde můžete zadat hodnotu pro AutoCAD proměnnou LTSCALE. Tím specifikujete globální hodnotu pro faktor měřítka typu čar. Čím nižší je hodnota, tím vyšší je počet opakování na jednotku výkresu:

Jaká hodnota pro LTSCALE se změní a zda lze hodnotu změnit, závisí na směru konverze (import - export), popř. na způsobu exportu:

• Import: Je použita hodnota z importovaného souboru a nemůže být změněna.
• Normální export: Jako standardní hodnota je zadána 1, hodnotu lze změnit.
• Export s prototypovým souborem: Hodnota z prototypového souboru je navrhnuta jako hodnota pro LTSCALE. Je-li prototypový souboru typu dwg, může být hodnota změněna. Je-li prototypový souboru typu dwt, nemůže být hodnota změněna.


  Pod zkratkou DWT (DraWing Template) se rozumí šablony programu AutoCAD.



  Pod zkratkou DWG (DraWinG) se rozumí speciální formát souboru, který byl vyvinut firmou Autodesk, tvůrcem CAD-systému AutoCAD. Tento formát souboru je vyvinutý speciálně pro AutoCAD a popisuje data výkresů programu AutoCAD. Program Allplan nabízí několik funkcí pro vytvoření dat jako souboru DWG popř. načtení souboru DWG.

• Export s nastavením '‏Rozšíření souboru': Je použita hodnota z rozšiřovaného souboru, hodnota nemůže být změněna.
