Kreslení vikýře s přesahem, funkce deska

Kreslení vikýře s přesahem

• Nakreslete v dokumentu střešní rovinu včetně roviny vikýře.

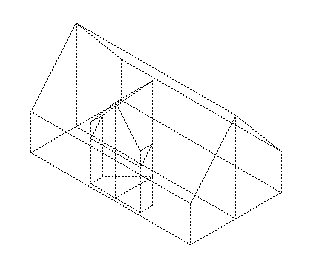

  Obr.: Střešní rovina s rovinou vikýře

• Doporučujeme Vám nejdříve nakreslit v půdoryse v pomocné konstrukci kompletní půdorys střešního pláště vikýře včetně přesahu.

Jak pomocí desky nakreslit vikýř s přesahem

1. Klikněte na funkci Deska (vyvolání).


   Vyvolejte funkci Deska jedním z následujících způsobů:

   • Actionbar: Role Architektura Úloha: Hrubá stavba Oblast úkolů Stavební prvky

   • Lišta menu: Vytvořit Architektura Základní: Stěny, Otvory, Stavební díly

   • Paleta: Funkce oblast Vytvořit v modulu:

   Základní: Stěny, Otvory, Stavební prvky

2. Střešní plášť se má přizpůsobit vždy správné rovině.
   Klikněte na Vlastnosti a poté na Výška...

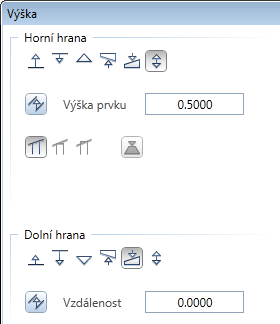

   Nastavte v dialogu Výška vztahy rovin jako na následujícím obrázku:



   • Horní hranu stropu napojte jako pevnou výšku stavebního dílu (např. tloušťka střešní krytiny vikýře).
   • Pro definici spodní hrany střešní krytiny budovy klikněte na Vztah k horní rovině stavebního dílu.
     Potvrďte dotaz na Potvr. stavební díl OK tak, že kliknete na tu rovinu z obou rovin vikýře, kterou chcete kreslit nejdříve.
     Tím vytvoříte vztah dolní hrany Vaší střešního pláště vikýře k horní hraně Vaší roviny střechy.
3. Potvrďte Vaše nastavení pomocí OK.
4. Nakreslete nyní v půdoryse první polovinu (tu, na kterou jste při definici výšky kliknuli) střešního pláště vikýře včetně přesahu.

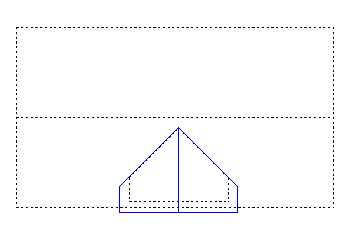

   Obr.: Přesah vikýře v 2D a barva pomocné konstrukce předkresleny

5. Opakujte kroky 2 až 4 pro druhou polovinu vikýře:
   • Použijte stejná nastavení, která jsou výše zobrazena.
   • Dbejte na to, abyste dolní hranu napojili tentokrát k druhé rovině vikýře.

     Výsledek vypadá potom následujícím způsobem:

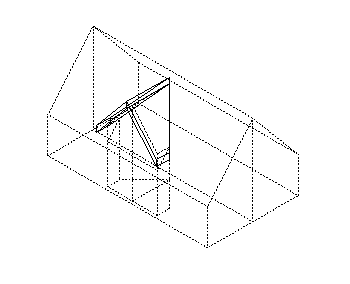

     Obr.: Drátový model přesahu vikýře

Upozornění: Vyberte jinou fólii, pokud chcete hlavní střechu pokrýt rovněž pomocí Deska, jinak se přesune přesah vikýře z hlavní střechy.
