Surface rectangulaire 3D, perpendiculaire au bord/à la courbe

Fonction Surface 3D

Pour dessiner une surface rectangulaire 3D centrée et perpendiculaire au bord/à la courbe

1. Cliquez sur Surface 3D (appel de la fonction).


   Vous pouvez appeler la fonction Surface 3D de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Dans la barre contextuelle Surface 3D, cliquez sur Surface rectangulaire 3D.

   Astuce : La fonction Précédent vous permet d'annuler successivement toutes vos saisies.

3. Dans les options de saisie, sélectionnez Saisie sur la base du centre sur un bord/une courbe.
4. Sélectionnez le bord/la courbe pour le centre.

   Un rectangle s'affichera au niveau du réticule en guise d'aperçu.

5. Saisissez le centre du rectangle sur le bord/la courbe.
6. Saisissez la longueur et la largeur du rectangle ou cliquez sur le point diagonalement opposé.

   La surface rectangulaire est dessinée au centre, perpendiculairement au bord/à la courbe.

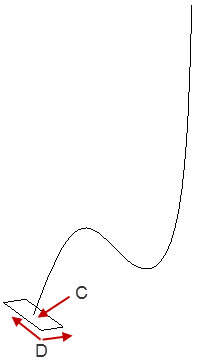

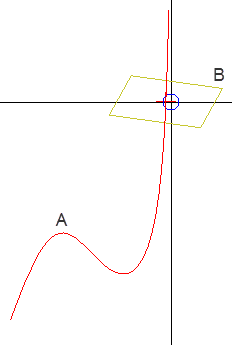

   (A) Bord/courbe
   (B) Aperçu du rectangle
   (C) Point central sur un bord/une courbe
   (D) Longueur/largeur
