Polygone régulier 3D, perpendiculaire au bord/à la courbe

Fonction Ligne 3D

Pour dessiner un polygone régulier 3D centré et perpendiculaire au bord/à la courbe

1. Cliquez sur Ligne 3D (appel de la fonction).


   Vous pouvez appeler la fonction Ligne 3D de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Dans la barre contextuelle Ligne 3D, cliquez sur Polygone régulier 3D.

   Astuce : La fonction Précédent vous permet d'annuler successivement toutes vos saisies.

3. Dans les Options de saisie, sélectionnez Polygone basé sur le milieu d'un bord/d'une courbe.
4. Sélectionnez le bord/la courbe pour le centre.

   Un polygone régulier s'affichera au niveau du réticule en guise d'aperçu.

5. Saisissez le centre du polygone régulier sur le bord/la courbe.
6. Indiquez le nombre de sommets du polygone dans la ligne de dialogue et validez en appuyant sur la touche ENTREE.
7. Définissez le bord/point du bord du polygone régulier de l'une des manières suivantes :
   • Cliquez sur un point du bord du polygone.
   • Saisissez le rayon extérieur ou le rayon du polygone.

     Le polygone régulier est dessiné au centre, perpendiculairement au bord/à la courbe.



     (A) Bord/courbe

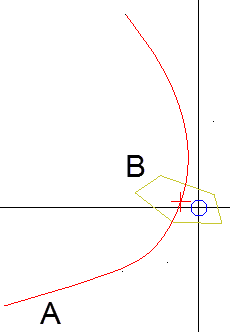

     (B) Aperçu de polygone

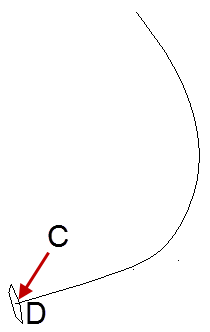

     (C) Point central sur un bord/une courbe
     (D) 5 côtés via le rayon du polygone

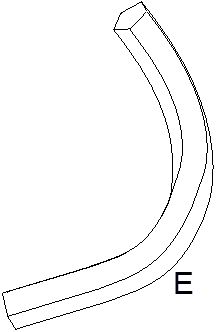

     (E) Exemple : Volume extrudé à partir d'un profil polygonal et d'une courbe
