Exemples et explications sur les types de cotes utilisés lors de la cotation des murs

Vous trouverez ci-dessous quelques indications concernant le fonctionnement de la fonction Coter des murs.

Légende

(A) Elément définissant la direction
Mur sélectionné

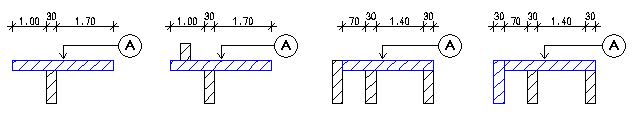

Périmètre extérieur total/Cotes extérieures

Les points à coter sont recherchés sur l'élément définissant la direction.

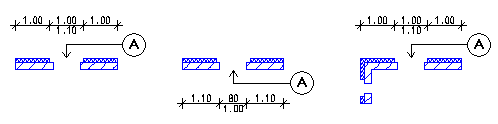

Cotation des pièces

Les points à coter sont recherchés sur la ligne opposée à l'élément définissant la direction.

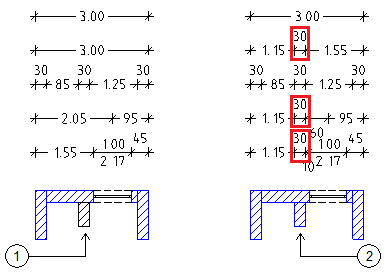

A noter : Lorsque vous créez des cotes cumulées portant sur la cotation des pièces, il est préférable de ne sélectionner que les murs extérieurs (1). Allplan détermine automatiquement les points de référence sur les murs intérieurs adjacents. Si vous sélectionnez également les murs intérieurs (2), les points cotés des murs intérieurs sont également insérés dans les autres types de cotes (cotes extérieures, cotation des axes), ce qui n'est pas nécessairement souhaitable.

Cotation ouvertures avec hauteur

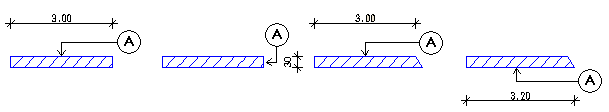

Ce type de cote permet de coter les extrémités et les hauteurs des ouvertures. Les points d’ouvertures à coter sont recherchés sur l'élément définissant la direction.

A noter : Pour les cotes d'ouvertures, seules les portes et les fenêtres sont prises en compte. Si vous voulez que d'autres types d'ouvertures tels que des joints, des niches, etc. soient pris en compte, vous pouvez les ajouter ultérieurement à l'aide de la fonction Ajouter un point de cote.
