Ejemplo: especificar la altura de paralelepípedos o cilindros colocados de forma libre en el espacio

Funciones: Paralelepípedo con entrada libre + Cilindro con entrada libre

Cuando pulsa sobre un punto indefinido mientras introduce la altura de un paralelepípedo o un cilindro introducido con entrada libre, puede especificar la altura en la línea de diálogo introduciendo un valor positivo o negativo. Los valores positivos van en la dirección especificada por el usuario, los negativos en la opuesta.

La forma con que se interpreta la dirección depende de la proyección de la vista que esté activa cuando diseña el paralelepípedo, en este ejemplo, es una vista isométrica posterior derecha:

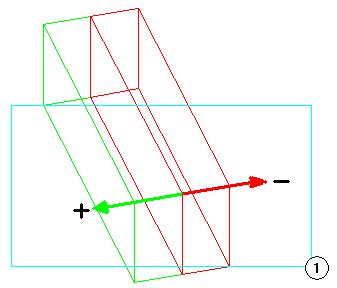

Fig.: vista isométrica posterior derecha
1 = "plano visible"

Nota:Si el sistema no puede definir la altura de forma clara, le avisará para que introduzca un punto de dirección.

El programa espera que especifique un punto de dirección cuando la posición de un elemento en el espacio 3D no se ha definido de forma exacta.

Para introducir puntos de dirección, haga lo siguiente:

• Pulse en una ventana de alzado o vista isométrica para introducir la dirección por encima o por debajo de un elemento.
• Pulse sobre un punto de la ventana de alzado o vista isométrica. La dirección se define en base a sus coordenadas Y y/o Z.
• Cuando pulsa sobre un punto en planta, la coordenada Z no se utiliza.
  Puede utilizar la herramienta Corchetes y Punto delta, para introducir una coordenada Z para este punto.
