La Captura lineal le permite situar puntos para que estén alineados directamente con puntos ya existentes. Para hacer esto, pulse el botón CTRL al mismo tiempo que el botón izquierdo del ratón. Si el sistema detecta un punto dentro del radio de captura, el punto se coloca de manera que está alineado con el punto más cercano que se encuentra dentro del radio de captura.
La alineación se basa en el ángulo del sistema seleccionado.
Si la opción Mostrar captura lineal está seleccionada el área Representación del punto de captura de las
Opciones de introducción de puntos, el programa resalta los puntos que están alineados perpendicularmente antes de que pulse un botón, y crea líneas de ayuda temporales alargando el punto. Esto proporciona una mejor comprobación visual que usando la herramienta de captura lineal.
Sugerencia: Dibujar usando captura lineal es muy práctico con dibujos que constan de pocas entidades de diseño. Se hace más difícil alinear con el punto correcto según aumenta el número de entidades de diseño.

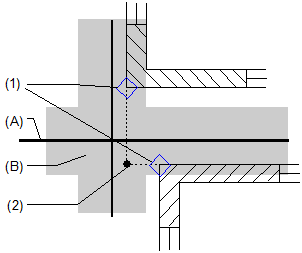

(A) Cruceta
(B) Radio de captura
(1) Captura lineal
(2) Punto capturado
¿Qué desea hacer?
Establecer el tamaño del radio de captura
Seleccionar archivos de dibujo (activos y/o de referencia) para la captura de puntos
