Parámetros para vanos de puerta, pestaña hueco

Parámetros de vano de puerta

Formas básicas

Aquí es donde establece la forma del hueco.

Sentido de apertura de batiente

Puede especificar el estilo de la batiente y el símbolo del macro.

Aparece el batiente más reciente. Para desactivar el símbolo de la batiente de hoja, pulse Desactivar.

Hojas de puerta con líneas dobles

Cuando introduce un valor (en mm) distinto de cero para la Distancia, Allplan crea dos líneas en la distancia especificada para las hojas de la puerta. Distancia = 0, produce una hoja de puerta consistente en una única línea.

Ángulo

Puede especificar el ángulo de apertura para símbolos de batiente. El valor de defecto es 90.

Parámetros

Dependiendo del tipo de hueco que desee, puede establecer los siguientes parámetros:

Anchura de vano

Puede guardar y recuperar la anchura del vano utilizando Guardar archivo favorito y Abrir archivo favorito.

Altura de antepecho

Introduzca la anchura de antepecho. Para asociar la altura de un hueco con los planos de referencia estándar o con otros elementos, pulse Establecer.

Altura de vano o

Introduzca la altura del vano. (La altura representa la distancia entre la parte superior del antepecho y la parte inferior del cargadero). Para asociar la altura de un hueco con los planos de referencia estándar o con otros elementos, pulse Establecer.

Altura relativa o

Representa la distancia entre la parte superior del antepecho y el hueco.

Relativa al CS

Esta opción sólo está disponible con vanos circulares y poligonales.

Introduzca un valor.

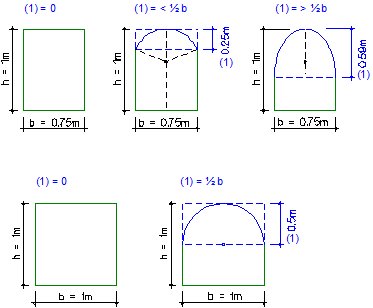

(1) Flecha arco superior
Fig.: Ejemplos de arco

Relativa al CI

Caras en la parte superior

Esta opción sólo está disponible con vanos circulares y poligonales.

A valores más altos, más suave será el arco.

(1) Flecha arco superior
(2) Divisiones en el arco
Fig.: Ejemplos

Caras en la parte inferior

Los parámetros aparecen en el apartado Representación.

Altura relativa

Pulse Altura... para definir la altura del hueco. Puede definir la altura como valor absoluto. Puede también asociar la altura del elemento con planos de referencia estándar o de libre definición, así como con otros elementos constructivos.

Relativo a CS, CI

Se representa la relación de la altura con un símbolo. Pulse Altura... para definir los cambios.

Ventana-puerta

Cuando activa esta casilla, se le asigna al vano un identificador interno llamado "Puerta".

Las puertas tienen las siguientes propiedades:

• Los macros que se insertan en una puerta, aparecen con batiente.
• Tienen leyenda.
• Las puertas se pueden analizar y evaluar en los listados.

Elemento de biblioteca 1 de n:

Para insertar SmartParts o macros en ventanas en esquina, pulse sobre en la ventana en esquina y en el área Elemento de biblioteca 1 a n seleccione el SmartPart o macro en la paleta Biblioteca.

Si desea insertar varios macros o SmartParts, todo lo que necesita hacer es incrementar el número en 1 para cada macro adicional y seleccionar un macro de la biblioteca.
Pulse sobre para desactivar el elemento de biblioteca actual.

Antepecho: propiedades de formato

Puede especificar qué formato desea usar en la líneas de representación del umbral:
Pluma, Línea y Color o Layer

Aquí es donde puede asignar una layer al elemento constructivo o, en caso de elementos con muchas layers, puede asignar una layer separada a cada una.
La pestaña Sel. de layer / Visibles de la Barra de diálogo Layer se abre para que pueda seleccionar una layer.

Nota: Los parámetros de layer básicos tales como Propiedades de formato de layer y De layer, estilo de línea, se tienen en cuenta y aparecen en el menú. Los parámetros se representan con su símbolo correspondiente. En consecuencia, no puede realizar ninguna entrada.

Nota: Se aplicará al vano de ventana activo y se mantiene hasta que lo cambie.

Antepecho:

Para especificar cómo debe aparecer en pantalla.

Sólo está disponible cuando la opción Intradós está habilitada.

Intradós

Crear elemento de intradós

Puede activar y desactivar el intradós. Establezca los parámetros del intradós en la Pestaña Mostrar.

Recuperar carpintería

Si ha definido y guardado varias carpinterías como favoritas en la pestaña Carpintería, puede seleccionarlas sin tener que alternar entre pestañas.

Pulse y siga las instrucciones.
