Cargadero/Jamba/Caja de persiana

Módulo(s): Especial: Muros, Vanos, Elem. constructivos

Con esta función coloca un Cargadero o una Caja de persiana sobre un vano en un muro.

Colocar un dintel o una caja de persiana sobre un vano en un muro.

• Pulse en el vano donde desea insertar el cargadero o caja de persiana.

1. Pulse Cargadero (Cómo) o Caja de persiana (Cómo).


   Puede activar Caja de persiana de una de estas formas

   • Barra de menú: Crear Arquitectura Especial: Muros, Vanos, Elem. constructivos

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Especial: Muros, Vanos, Elem. constructivos



   Puede activar Cargadero de una de estas formas

   • Barra de menú: Crear Arquitectura Especial: Muros, Vanos, Elem. constructivos

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Especial: Muros, Vanos, Elem. constructivos

2. Pulse en el vano o nicho en el que desee insertar el cargadero o una caja de persiana.

   Una pequeña flecha indica la cara de apertura del cargadero o caja de persiana (dependiendo de la posición del cursor al pulsar el vano).

   Nota: Hay que tener en cuenta la cara de apertura al introducir distintas longitudes de apoyo, o si el cargadero o caja de persiana no se corresponde con el ancho del muro.

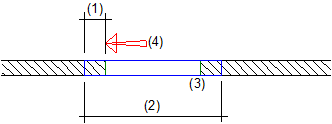

   (1) Longitud de apoyo introducida
   (2) Longitud total del cargadero o caja de persiana
   (3) Cargadero o caja de persiana
   (4) Flecha indicadora
   Fig.: Ejemplo

3. Si lo desea, puede modificar ahora los parámetros así como los parámetros especiales para cargaderos o cajas de persiana.
   Utilice una de las siguientes opciones del menú contextual.


   • Pulse Propiedades para establecer los parámetros en un cuadro de diálogo.
   • Pulse Adoptar parámetros para adoptar los parámetros de un elemento existente.
   • Pulse Cargar favoritos para seleccionar una combinación de parámetros guardada.
4. Pulse Aceptar para confirmar.
5. Indique la profundidad del cargadero o caja de persiana.



   (1) Caja de persiana
   (2) Cargadero
   (3) Vano de ventana
   Fig.: Elementos insertados

Nota: Si se desea colocar un cargadero o caja de persiana en un muro de varias hojas, únicamente es posible colocar el cargadero o caja de persiana sobre una de las hojas.

Consejo: Si posteriormente cambia la altura del vano de una puerta o ventana (por ejemplo, con Parámetros específicos el menú contextual), el cargadero o caja de persiana se adapta automáticamente a la nueva posición.
