Posición

Pulse en el recuadro para definir la posición del valor de acotación, relativa a la línea de acotación.
Las opciones varían dependiendo de si ha seleccionado acotación normal o acotación en altura.

Acotación normal

En este modo, puede seleccionar una regla que defina la posición del valor de acotación en relación a la línea de acotación. Tena en cuenta que esta configuración no está disponible para las herramientas de Altura y Acotación de curvas. Las posiciones disponibles varían dependiendo de la regla seleccionada.

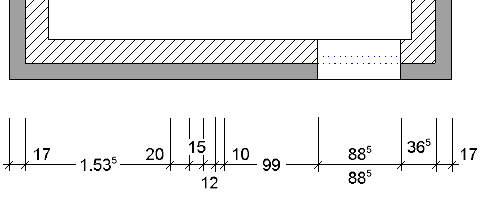

Regla: Allplan

La posición del valor de acotación se define libremente. Dependiendo del espacio disponible entre símbolos delimitadores, el valor de acotación se coloca siguiendo la siguiente secuencia:
En la la posición que ha especificado - sobre la línea de acotación - bajo la línea de acotación.

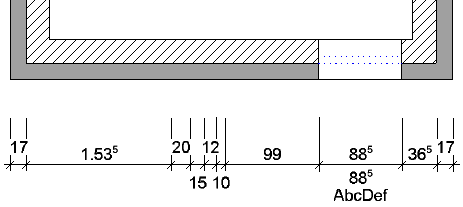

Regla: Allplan -x-

La posición del valor de acotación está predefinida: centrada en la línea de acotación. Consecuentemente, el valor de acotación se coloca siempre en el centro, de forma que quede entre los símbolos delimitadores. Dependiendo del espacio disponible entre símbolos delimitadores, el valor de acotación se coloca siguiendo la siguiente secuencia:
En la línea de acotación - izquierda de la sección acotada - derecha de la sección acotada - sobre la línea de acotación - bajo la línea de acotación.

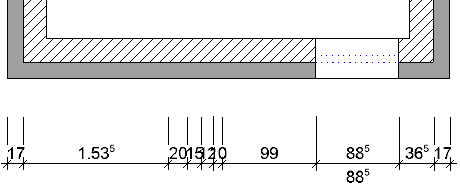

Regla: Desactivado

La posición del valor de acotación se define libremente.
El valor de acotación se coloca tal y como ha especificado, sin ajustarlo.

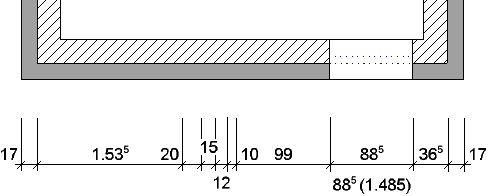

Regla: CZ/SK

La posición del valor de acotación está predefinida: centrada en sobre la línea de acotación. Consecuentemente, el valor de acotación se coloca siempre en el centro, de forma que quede entre los símbolos delimitadores y sobre la línea de acotación.
Dependiendo del espacio disponible entre símbolos delimitadores, el valor de acotación se coloca siguiendo la siguiente secuencia:
En la línea posición que ha especificado - izquierda de la sección acotada - derecha de la sección acotada - sobre la línea de acotación - bajo la línea de acotación.
La altura del hueco se muestra bajo la línea de acotación, y la especificación de la altura del antepecho (=texto adicional) aparece con paréntesis al lado de la altura del hueco.

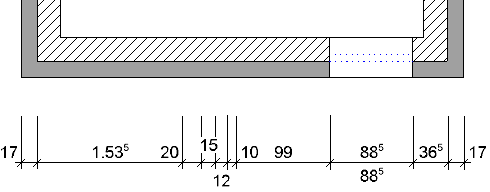

Regla: Suiza 1

La posición del valor de acotación está predefinida: centrada y sobre la línea de acotación. Consecuentemente, el valor de acotación se coloca siempre en el centro, de forma que quede entre los símbolos delimitadores y sobre la línea de acotación.
Dependiendo del espacio disponible entre los símbolos delimitadores, el valor de acotación se coloca siguiendo la siguiente secuencia:
En la línea posición que ha especificado - izquierda de la sección acotada - derecha de la sección acotada - sobre la línea de acotación - bajo la línea de acotación.

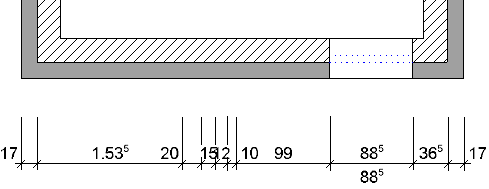

Regla: Suiza 2

La posición del valor de acotación está predefinida: centrada y sobre la línea de acotación. Consecuentemente, el valor de acotación se coloca siempre en el centro, de forma que quede entre los símbolos delimitadores y sobre la línea de acotación.
Dependiendo del espacio disponible entre los símbolos delimitadores, el valor de acotación se coloca siguiendo la siguiente secuencia:
En la posición que ha especificado - izquierda de la sección acotada - derecha de la sección acotada.

Reglas para la posición del valor de acotación

Acotación en altura
