Parámetros para nicho, cavidad, acanaladura, perforación

Funciones: Nicho, cavidad, acanaladura, perforación

Tipo

Con esta función se insertan nichos, cavidades, acanaladuras o perforaciones en muros.

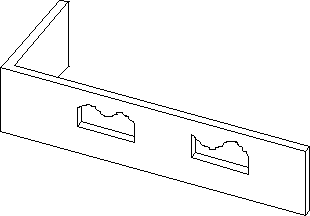

Comparación: nicho - cavidad - cavidad poligonal

(1) Nicho
(2) Cavidad
(3) Nicho poligonal
(4) Cavidad poligonal
Fig.: Comparación: nicho - cavidad y nicho poligonal - cavidad

Nota: Al contrario que con los huecos, los lados se ignoran en las operaciones de medición.

Formas básicas

Aquí es donde establece la forma del hueco.

Nota: Antes de seleccionar la opción Hueco de libre definición desde catálogo, necesita crear el contorno del hueco (alzado) usando las herramientas del módulo Dibujo 2D y guardarlo como símbolo. La longitud y la anchura del hueco se basan en la altura y anchura máximas del símbolo y no se pueden cambiar.

Nota:La altura de un hueco de libre definición desde catálogo en la dirección z se define tanto con Altura CS o Altura CI, porque la altura del vano no se puede cambiar. La anchura del vano se define con la anchura del símbolo.

Parámetros

Ancho (para nicho de muro, acanaladura, cavidad, perforación)

You can enter this parameter for niche and recesses. Click the button.

To add a new value to the library, click and then enter the value.

To remove an entry, select the entry and then click .

To change an existing entry, select it and then click . Important: Entries you change in this manner will neither be saved nor added to the selection.

Profundidad (para nicho de muro, acanaladura, cavidad, perforación)

You can enter this parameter for niches and recesses. Click the button.

If you want to create an opening in a wall, the minimum depth must be identical to the wall thickness.

To add a new value to the library, click and then enter the value.

To remove an entry, select the entry and then click .

To change an existing entry, select it and then click . Important: Entries you change in this manner will neither be saved nor added to the selection.

Altura de cara inferior

Define la altura del lado inferior del nicho.

Altura (para nicho de muro, acanaladura, cavidad, perforación)

Introduzca la profundidad del hueco.

Relativa al CS

Esta opción sólo está disponible con vanos circulares y poligonales.

Introduzca un valor.

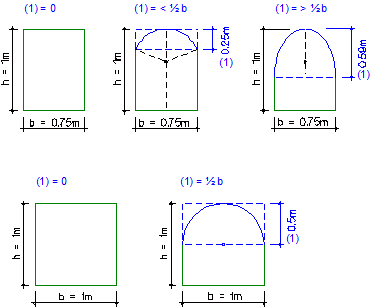

(1) Flecha arco superior
Fig.: Ejemplos de arco

Altura relativa o

Representa la distancia entre la parte superior del antepecho y el hueco.

Geometría

Cuando haya seleccionado Hueco de libre definición desde catálogo, puede utilizar para seleccionar el contorno de un hueco (alzado) que haya guardado como símbolo.

El hueco aparece con su altura y anchura máxima en Vista previa.

Los parámetros aparecen en el apartado Representación.

Altura relativa

Pulse Altura... para definir la altura del hueco. Puede definir la altura como valor absoluto. Puede también asociar la altura del elemento con planos de referencia estándar o de libre definición, así como con otros elementos constructivos.

Relativo a CS, CI

Se representa la relación de la altura con un símbolo. Pulse Altura... para definir los cambios.

Opciones de visualización

Aquí puede especificar si las acanaladuras, cavidades y perforaciones aparecerán en secciones y vistas 3D.

Abrir/guardar archivo favorito

Cuando desee guardar un nicho, cavidad, acanaladura o perforación como archivo favorito, pulse .
Para recuperar un archivo favorito, pulse .

Planta

Aquí puede especificar cómo se visualizarán los nichos, acanaladuras, cavidades y perforaciones en la vista en planta.

Elemento de biblioteca

Para insertar un macro ya definido, pulse sobre y seleccione el macro en la paleta Biblioteca.
