Libovolně umístěný kvádr

Funkce Kvádr

Jak vytvořit libovolně umístěný kvádr

Klikněte na Kvádr (vyvolání).
Vyvolejte funkci Kvádr jedním z následujících způsobů:
- Actionbar: Role Konstrukce Úloha: Volné modelování Oblast úkolů 3D objekty
- Lišta menu: Vytvořit Přídavné moduly Modelování ve 3D
- Paleta: Funkce oblast Vytvořit v modulu:
3D modelování
Klikněte v nastavení zadávání na Libovolné zadání podstavy.
Zadejte první vrchol kvádru.
Definujte délku první hrany kvádru:
- Klikněte v pohledu nebo projekci na jeden bod.
- V dialogovém řádku zadejte délku první hrany a definujte směr zadáním směrového bodu.
  Směrové body jsou potřebné vždy tehdy, když poloha elementu v prostoru není ještě jednoznačně určena.

  Aby bylo možné zadat směrový bod, postupujte následujícím způsobem:
  - Klikněte v okně pohledu nebo axonometrie pro zadání směru nad a pod elementem.
  - Klikněte na existující bod v okně zobrazení nebo v okně axonometrie. Směr pak vyplývá z jeho souřadnice Y resp. Z.
  - Pokud kliknete na nějaký bod v okně půdorysu, pak se jeho souřadnice Z nepřevezme.
    Pomocí Funkce suma a Delta bod můžete zadat souřadnici Z pro tento bod.
Definujte délku druhé hrany kvádru:
- V pohledu nebo projekci klikněte na bod, který má ležet na rovnoběžné hraně kvádru.
- V dialogovém řádku zadejte délku druhé hrany a definujte směr zadáním směrového bodu.
Definujte výšku kvádru:
- Klikněte v pohledu nebo projekci na jeden existující bod.
- Zadejte v dialogovém řádku výšku:
  Kladná hodnota směřuje k uživateli, záporná hodnota směřuje od uživatele. (Příklad)
  To, jak se směr interpretuje, závisí vždy na projekci okna, které je při kreslení kvádru aktivní.
  Pokud nelze systémem výšku jednoznačně určit, pak budete dotázáni na směrový bod.

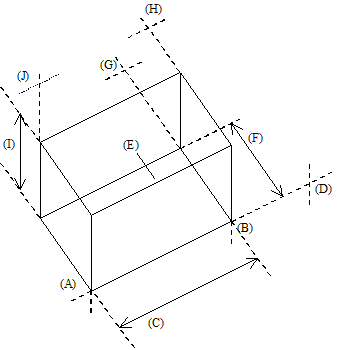

  (A) Rohový bod
  (B) 1. hrana, koncový bod
  (C) 1. hrana, délka
  (D) Směrový bod
  (E) Bod na rovnoběžné hraně
  (F) Délka 2. hrany
  (G) Směrový bod
  (H) Bod na na rovnoběžné ploše kvádru
  (I) Výška
  (J) Směrový bod (v případě potřeby)
