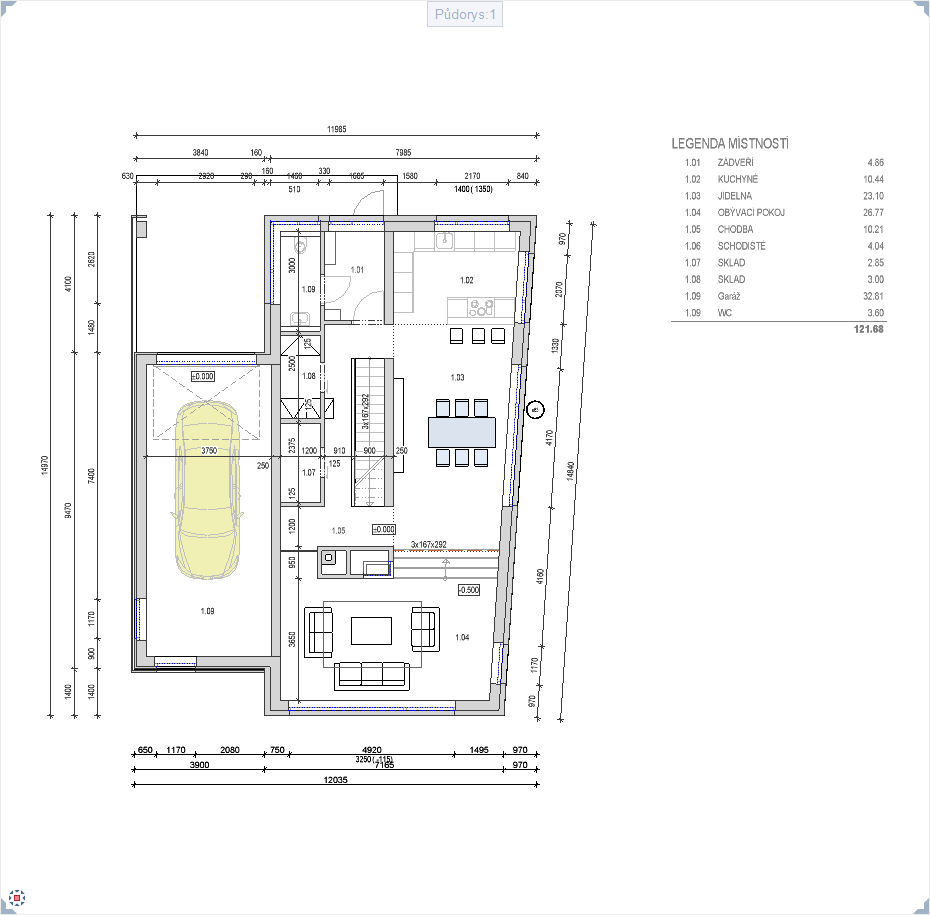

V grafických oknech zpracujte Váš model. Zde vytvoříte nebo modifikujete např. potřebné konstrukční prvky, mezitím identifikujete charakteristické body a nastavíte typ pohledu a perspektivy vhodné pro aktuální stav zpracování.
Abyste měli k dispozici co nejvíce efektivního pracovního prostoru, můžete úplně uvolnit grafická okna z okna aplikace Allplan. Má-li pracoviště druhý monitor, můžete tak okno aplikace Allplan ponechat jako pouhou „skříňku na nástroje“ na monitoru, zatímco se v samostatných grafických oknech umístěných na druhém monitoru můžete zcela věnovat úpravě modelu.
Tím, že lze paralelně otevřít více pracovních oken a libovolně je uspořádat, můžete si váš model také současně zobrazovat v různých perspektivách, měřítkách a typech pohledu. V každém okně může být přitom zobrazen libovolný výřez obrazu, celý obraz nebo axonometrická projekce.
Funkce určené k ovládání a uspořádání pracovních oken najdete v rozbalovacím seznamu

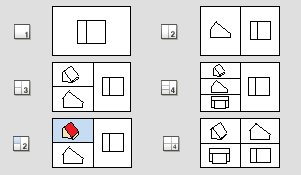

Okno Panel nástrojů pro rychlý přístup. Zde můžete také vybírat z variant automatického rozčlenění okna a ty poté individuálně měnit.
Pomocí volby Propojení oken definujete, jak se mají vůči sobě chovat grafická okna ukotvená na okně aplikace Allplan:
Co si přejete udělat?
Zobrazit konstrukci ve více pracovních oknech
Uvolnění grafického okna z okna aplikace Allplan
Pracovní okno vložit před nebo za okno aplikace programu Allplan
Ukotvení pracovního okna k oknu aplikace Allplan
Nastavit typ pohledu v grafickém okně
|
