Příklad: Ukládání do polí v pravoúhlé ploše

Předpoklad:
Metoda 1: 3D-výkres bednění s pohledy a řezy
Metoda 2: 2D výkres bednění s
3D pomocným tělesem
Metoda 3: 2D výkres bednění

1

Metoda 1: 3D-Model zap
Metoda 2: 3D-Model zap
Metoda 3: 3D-Model vyp

Nastavení Vyztužování se 3D-Modelem v Nastavení, strana Vyztužení aktivované/deaktivované

2

Kliknout na funkci

Ukládání do pole

3

Zadat v dialogovém řádku hloubku uložení, kliknout na body polygonu ukládání a stisknout klávesu ESC

3a

U metody 1 a 2, pokud byl polygon bednění stanoven mimo pohled:
Do kterého pohledu?

Klikněte na pohled, který má být přiřazen Ukládání do pole.

4

Modifikovat polygon bednění stejně jako stanovit hloubku uložení a krytí výztuže dole

5

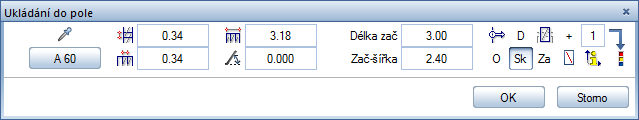

Nastavit parametry

6

Stisknout klávesu ESC

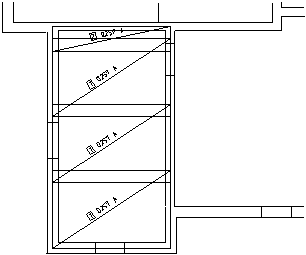

Výsledek:
