Zadání třmínkové sítě pomocí zadání bodů bednění

Oblast úkolů Sítě

V následujícím příkladu se zadá obdélníková třmínková síť pomocí funkce Tvar sítě zadáním bodů bednění. K tomu je v dynamickém panelu deaktivováno Prodloužení na hranách bednění. Pokud existuje asociativní pohled a/nebo asociativní řez 3D-stavebních prvků, je možné automatické uložení do hloubky.

Zadání jiných tvarů ohybu se provádí analogicky. Bližší informace jsou uvedeny v popisu funkce nápovědy Allplan.


Příklad: Zadání třmínkové sítě pomocí zadání bodů bednění
Předpoklad: Metoda 1: 3D-výkres bednění s pohledy a řezy Metoda 2: 2D výkres bednění s 3D pomocným tělesem Metoda 3: 2D výkres bednění
1	Metoda 1: 3D-Model zap Metoda 2: 3D-Model zap Metoda 3: 3D-Model vyp	Nastavení Vyztužování se 3D-Modelem v Nastavení, strana Vyztužení aktivované/deaktivované
2	Kliknout na funkci	Tvar sítě
3	Na paletě Tvar sítív seznamu nahoře Uzavřený třmínek zvolte
4	Definovat parametr sítě a polohu tvaru ohybu
5	Deaktivovat v možnostech Rozšíření na hraně prvku
6	Kliknout na body v průřezu 1. a 2. bod --> ESC --> 3. bod	3. bod = poloha přesahu
6a	U metody 1 a 2, pokud byl tvar sítě stanoven mimo pohled: Do kterého pohledu?	Klikněte na pohled, který má být přiřazen tvaru sítě.

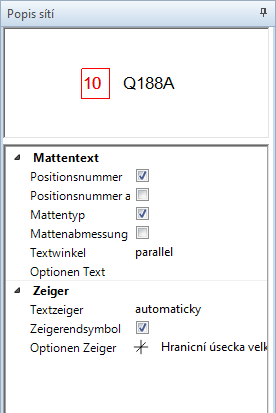

7	ESC stiskněte, jestliže při zadání ohýbaného tvaru byl aktivován popis, resp. vyberete v kontextovém menu Popis, nastavíte parametry a popis umístíte na ploše pro kreslení
Výsledek:

Po popisu zadání přejde program Allplan okamžitě do funkce Ukládání tvaru sítě. Také tuto funkci však lze přerušit a později na ni kliknout.

Ukládání třmínkové sítě funguje analogicky jako u postupu s prutovým třmínkem.
