Příklad: Rozdělit pruty a vytvořit spojení spojkami

Předpoklad:
Polygonální uložení vytvořené s 3D-modelem

1

Kliknout na funkci

Zadání spojky, závitu, napojení prutu

2

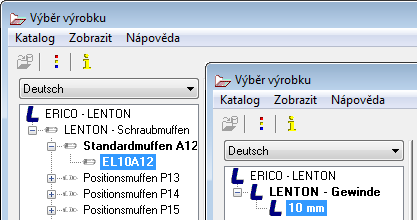

Vybrat výrobce a kliknout na funkci Rozdělit pruty a vytvořit styk spojkou

3

Označit rozloženou ukládku

4

Stanovit čáru rozdělení (zde např. dodatečná pracovní spára) a stranu se spojkami

5

Posunout spojky a závity

6

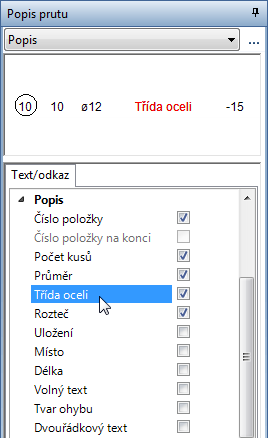

Vytvořit dodatečný text uložení a výpis

Aktivovat třídu ocele v textu uložení

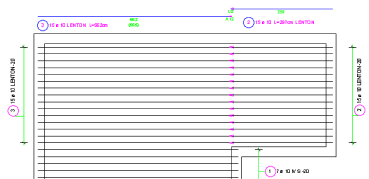

Výsledek:
