Zadání rozšířením a automatickým uložením

Alternativně k ručnímu zadání uvedením bodů bednění může být výztuž vytvořena pomocí funkce Tvar prutu také rozšířením. Automatické ukládání je znovu možné.

V následujícím příkladu se zadá třmínek pomocí funkce Tvar prutu jako rozšiřující se tvar ohybu. K tomu je v dynamickém panelu aktivováno Prodloužení na hranách bednění. Poté se prut popíše a automaticky uloží.

Podrobný příklad automatického zadávání a ukládání pomocí funkce Tvar prutu naleznete v příručce.


Příklad: Zadání a uložení třmínku pomocí expanze
Předpoklad: Metoda 1: 3D-výkres bednění s pohledy a řezy Metoda 2: 2D výkres bednění s 3D pomocným tělesem Metoda 3: 2D výkres bednění
1	Metoda 1: 3D-Model zap Metoda 2: 3D-Model zap Metoda 3: 3D-Model vyp	Nastavení Vyztužování se 3D-Modelem v Nastavení, strana Vyztužení aktivované/deaktivované
2	Kliknout na funkci	Tvar prutu
3	Na paletě Tvar prutu v seznamu nahoře Uzavřený třmínek zvolte
4	Definovat parametr prutové oceli a polohu tvaru ohybu
5	Aktivovat v možnostech zápisu Prodloužení na hranách bednění
6	Pohybovat kurzorem nad průřezem a potvrdit nalezenou polohu
6a	U metody 1 a 2, pokud byl tvar prutu stanoven mimo pohled: Do kterého pohledu?	Klikněte na pohled, který má být přiřazen tvaru prutu.

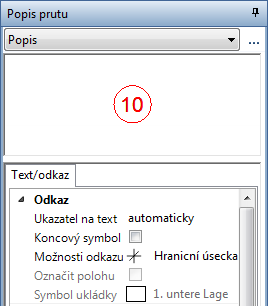

7	ESC stiskněte, jestliže při zadání ohýbaného tvaru byl aktivován popis, resp. vyberete v kontextovém menu Text k ukládání , nastavíte parametry a popis umístíte na ploše pro kreslení
Výsledek:

Po popisu zadání přejde program Allplan okamžitě do funkce Ukládání prutové výztuže. U metody 1 a 2, pokud byl tvar prutu stanoven mimo pohled, a také u metody 3 je možné pouze ruční ukládání. Nejprve určete oblast ukládání a potom případně pohled nebo nejprve směr pohledu a potom oblast ukládání.

Pokud je u metody 1 a 2 k zadanému pohledu k dispozici ortogonální pohled, můžete po zadání rozhodnout, zda chcete položku zadat ručně nebo automaticky.

Deaktivujte v možnostech pro zápis možnost automatické vkládání, určete oblast vkládání.
Jestliže aktivujete v možnostech pro zápis možnost automatické vkládání, vkládá Allplan výztuž v tělesu bednění automaticky.

Můžete však také vkládání přerušit a na funkci Vkládání prutů nebo Speciální uložení kliknout později. Potom však již není možné automatické ukládání.


7a	U metody 1 a 2: automatické ukládání deaktivovat nebo aktivovat
8	Určite parametry vkládání, kótovací čáry a text o vkládání, jak je popsáno u manuální vkládání.
Výsledek:
