Modifikace a uložení otvorů z modeláře otvorů

Oblast úkolů Stavební prvky

Pokud otevíráte již namodelované dveřní, resp. okenní otvory pomocí Otevřít soubor oblíbených položek, zobrazí se otvor v okně zobrazení a Vy můžete vložit další stavební díly, nebo vrátit jednotlivé kroky a stavební díly modifikovat, resp. vložit nové.

• V Modeláři otvorů jste již museli namodelovat a uložit okenní a dveřní otvory.

Jak provést modifikaci otvoru z modeláře otvorů

1. Klikněte na Modelář výplně oken a dveří (vyvolání).


   Modelář výplně oken a dveří vyvolejte jedním z následujících způsobů

   • Actionbar: Role Architektura Úloha: Hrubá stavba Oblast úkolů Stavební prvky

   • Lišta menu: Vytvořit Architektura Speciální: Stěny, Otvory, Stavební díly

   • Paleta: Funkce oblast Vytvořit v modulu:

   Speciální: Stěny, Otvory, Stavební prvky

2. Definujte transportní bod otvoru.


   Klikněte v symbolu na příslušné místo, ke kterému chcete nastavit bod umístění.

   K dispozici máte následující možnosti:







   U otvorů (např. u dveří a oken) máte k dispozici jen následující možnosti:

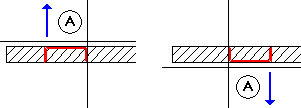

   Otvor je zavěšen jako náhled na nitkovém kříži. Zobrazí se směr otvoru (zvláště je třeba dbát u otvorů ve vícevrstvých stěnách s různým přesazením každé vrstvy).



   Čára stěny, na kterou jste kliknuli = vnější strana otvoru

3. Klikněte na čáru stěny. Automaticky se Vám zobrazí hodnota k nejblíže umístěnému bodu, kterou můžete libovolně upravovat.
4. Zadejte šířku otvoru.

   Zobrazí se dialog Modelář otvorů.

5. Určete, zda chcete modifikovat Okno nebo Dveře tím, že kliknete na příslušné pole možností.

   Upozornění: Dveřní a okenní otvory jsou uloženy v samostatných adresářích.

6. V dialogu vlevo dole klikněte na Otevřít soubor oblíbených položek a vyberte otvor.

   Zvolený otvor se zobrazí v okně zobrazení dialogu Modelář otvorů.

7. Aby bylo možné otvor modifikovat, postupujte jako při prvním zadávání.

   Tip: Klikněte na Zpět nebo Obnovit a nastavte stav otvoru, u kterého mají začít Vaše změny.

   Poznámka: Klikněte v grafice v dialogu Modelář otvorů pravým tlačítkem myši na stavební díl, který chcete změnit. Zobrazí se vždy vhodný dialog Vlastnosti s aktuálními nastaveními a Vy můžete změnit parametry.

   Tip: Když kliknete pravým tlačítkem myši na objekt, můžete jej pomocí kontextové nabídky vymazat, vyměnit nebo dodatečně změnit Vztažný bod.

   Tip: Zvolte vhodný pohled nebo izometrii, pokud chcete kliknout např. na překlad nebo roletový truhlík.

8. Pokud chcete doplnit další stavební díly, klikněte nejdříve na symbol stavebního dílu, který se má použít pro otvor.

   Můžete zvolit následující funkce:

   • Zaslepení
   • Drážka
   • Roletový truhlík
   • Překlad
9. Zobrazí se vždy vhodný dialog Vlastnosti. Zde zadejte parametry zvoleného stavebního dílu a potvrďte pomocí OK.
10. V případě potřeby klikněte do grafiky pro určení, ve které vrstvě a na které straně otvoru se má stavební díl vytvořit.
11. V dialogu Modelář otvorů máte během zadávání následující možnosti:
    • Pomocí Krok zpět a Krok vpřed můžete převzetí zrušit, resp. opakovat.
    • V grafice je reálně zobrazena stěna s otvorem hrubé stavby. Zobrazí se každý převzatý krok.
    • Pomocí Zvětšit obraz a Zmenšit obraz můžete výřez postupně zmenšovat a zvětšovat, kromě toho můžete nechat otvor zobrazit kliknutím na příslušný symbol v Půdorysu, v Pohledech a v Projekcích.
12. Pokud jste definovali parametry příslušného stavebního dílu, klikněte na Převzít prvek pro převzetí stavebního dílu a nastavení otvoru.
13. Klikněte postupně za sebou na symboly dalších stavebních dílů, ze kterých se má otvor modelovat, a opakujte kroky 9 až 12.

    Upozornění: Pro každou vrstvu můžete vytvořit vždy jen jedno zaslepení, roletový truhlík, resp. překlad. Ostění lze vytvořit u každé strany vrstvy (tedy dvě pro každou vrstvu).

14. Je-li modelování otvoru dokončeno, potvrďte dialog Modelář otvorů pomocí OK.

    Zobrazí se dialog Uložit.

15. Zadejte nové označení a cestu pro modifikovaný otvor nebo zvolte stejné označení pro nahrazení starého otvoru.
    Potvrďte své zadání tlačítkem OK.

    Tím je modifikovaný otvor uložen jako oblíbený a současně osazen do stěny.

    Poznámka: Modelované otvory, uložené jako oblíbené, můžete opět načíst pomocí Otevřít soubor oblíbených položek do dialogu Modelář otvorů a v případě potřeby je změnit.

    Upozornění: Pokud stornujete dialog Uložit pomocí Storno, namodelovaný otvor se sice osadí do stěny, ale neuloží se.

    Upozornění: Dveřní a okenní otvory se ukládají v samostatných složkách.
