Oblast úkolů Střecha + funkce Všechny architektonické prvky
Pokud nechcete, aby výška nějakého prvku měla vztah ke standardním rovinám, volným dvojicím rovin nebo vztažné ploše a bylo možné pomocí těchto rovin tuto výšku změnit, můžete horní a dolní hranu prvku definovat jako absolutní kóty.
Mimoto můžete hodnoty výšky nového architektonického prvku převzít z horní a dolní hrany stávajících prvků, nebo napojit na existující volné dvojice rovin.
Definice výšky architektonických prvků
Pro definování výšky a výškové polohy elementu klikněte v příslušném dialogu

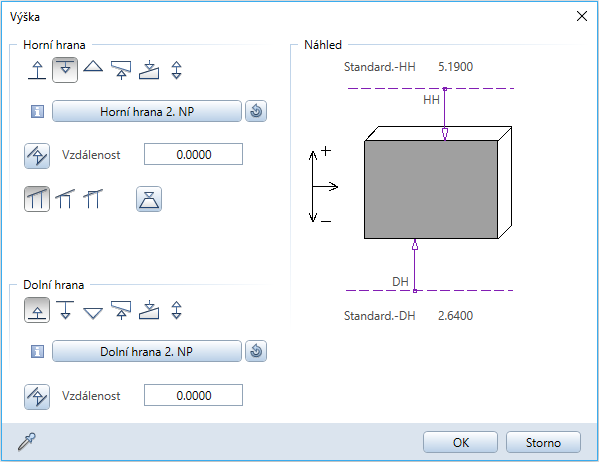

Vlastnosti na tlačítko Výška. V následně zobrazeném dialogu Výška nastavíte nyní vztahy výšky vůči horní a dolní hraně prvku.
Tip: Stěny, jejichž výšky se vztahují ke stejné rovině, se protnou.
Pokud tomu chcete zabránit, vytvořte vztah výšek k rozdílným rovinám nebo jako absolutní kóty, takže např. jedna stěna má vztah k horní standardní rovině a druhá k dolní rovině.
Definice dolní/horní hrany prvku
Chcete-li definovat dolní/horní hranu architektonického elementu, klikněte nejdříve na tlačítko Výběr vztažné roviny a zvolte rovinu nebo vztažnou plochu, ke které se má Výška vztahovat. U struktury stavby a modelu rovin můžete vybírat ze všech rovin, vztažných ploch nebo podkrovních podlaží, které se zde nacházejí.
Pomocí funkce
Zpět do základního nastavení se nastaví horní nebo dolní standardní rovina aktivní fólie.
Poté klikněte na požadovaný symbol v dialogu Výška a zadejte číslenou hodnotu.
Tímto … |
provedete … |
|
Zadání jako absolutní kóta (vztaženo k absolutní nulové rovině) Možná použití: |
|
Zadání horní hrany stavebního dílu se vztahem k dolní, resp. horní standardní rovině. Normálně platí standardní roviny, ledaže se prvek nachází ve volně definované dvojici rovin nebo ve střešní rovině, která je umístěna na stejné fólii. Poznámka: Volné dvojice rovin mají vždy přednost před standardními rovinami. |
|
Zadání dolní hrany stavebního dílu se vztahem k dolní / horní standardní rovině. I zde normálně platí standardní roviny, ledaže se prvek nachází ve volně definované dvojici rovin nebo ve střešní rovině, která je umístěna na stejné fólii. |
|
Zadání horní, resp. dolní hrany stavebního dílu převzetím hodnot již existujícího prvku Nastavení architektonického prvku se převezmou kliknutím, k tomu se zobrazí dialog. Hodnota sklonu se převezme jako pevná hodnota a zůstane zachována, i když se vztažný prvek vymaže. Poznámka: Vztažný prvek může ležet také na nějaké jiné fólii, která je umístěna v pozadí. Možné použití: |
|
Pokud je horní/dolní volná rovina, resp. horní/dolní hrana převzatého stavebního dílu skloněná, můžete určit, jakým způsobem se vzdálenost k ní bude interpretovat: |
|
Zadání s pevnou výškou stavebního dílu |
|
Zadání maximální výšky stavebního dílu u HH, vztaženo k dolní hraně stavebního dílu. Jestliže např. stěna leží pod šikmo procházející volnou rovinou, přizpůsobí se jen po definovanou maximální výšku stavebního dílu. Upozornění: Při absolutních výškových údajích a pevné výšce stavebního dílu nelze definovat žádnou maximální výšku stavebního dílu. Možné použití: |
|
Pomocí následujících možností volby určíte, jakým způsobem se přizpůsobí horní hrana stavebního dílu k horní rovině: |
|
Normál: Stavební díl se nakreslí podél roviny a popřípadě se šikmo odřízne. |
|
Nadezdívka: Nejspodnější bod, ve kterém se protíná stavební díl a rovina, se zafixuje a stavební díl se k této výšce vodorovně zarovná. |
|
Krb, komín: Nejvyšší bod, ve kterém se protíná stavební díl a rovina, se fixuje, stavební díl se nakreslí s touto výškou vodorovně. |
Výšky prvků, schematický přehled
Vztažné roviny v dialogu Výška, podrobnosti
Vztažné roviny v dialogu Výškový vztah, podrobnosti
|
