Sjednotit tělesa

Oblast úkolů Booleovské operátory

Pomocí této funkce sjednotíte několik těles nebo několik 3D ploch do jednoho jediného 3D elementu stejného rozměru.
Tím lze také z 3D ploch postavit objemový element (např. kvádr ze šesti 3D ploch).

Upozornění: První aktivované těleso (resp. 3D-plocha) určuje vlastnosti a atributy sjednoceného tělesa (resp. plochy).

Jak sjednotit dvě nebo několik těles

1. Klikněte na Sjednocení těles (vyvolání).


   Vyvolejte funkci Sjednocení těles jedním z následujících způsobů:

   • Actionbar: Role Konstrukce Úloha: Volné modelování Oblast úkolů Booleovské operátory

   • Lišta menu: Vytvořit Přídavné moduly Modelování ve 3D

   • Paleta: Funkce oblast Vytvořit v modulu:

   3D modelování

2. Aktivujte první těleso. Toto těleso určuje vlastnosti a atributy sjednoceného tělesa.
3. Aktivujte další tělesa, která se mají sjednotit.
4. Potvrďte výběr.

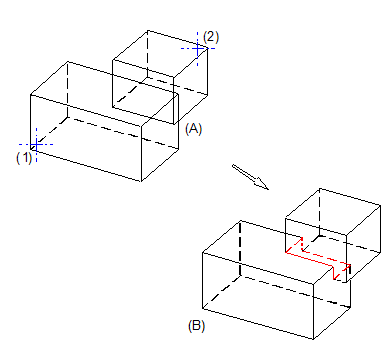

   U průsečíků se vytvoří nové hrany.



   (A) 2 tělesa
   (1) Aktivujte první těleso
   (2) Aktivujte další těleso
   (B) 1 těleso

Tip: Těleso (resp. plocha, resp. skupina ploch nebo “otevřené těleso”) lze sjednotit (“normalizovat”) samo se sebou. Tím se odstraní nepřesnosti.
