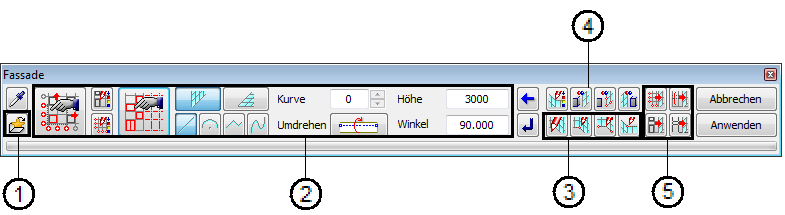

Symbol

Funkce

Použití

Převzít vše

Pomocí této funkce převezmete již stávající styl objektu.
Aby bylo možné fasádu aktivovat, můžete kliknout na každý libovolný element fasády.

Načíst oblíbenou položku

Pomocí této funkce otevřete dialog Oblíbené položky fasády.

Nastavení pro schéma

Pomocí této funkce otevřete dialog Schéma pro nastavení schéma fasády.

Nastavení vzhledu objektu

Pomocí této funkce otevřete dialog Uspořádání objektů pro nastavení členění objektu (Layout).

Nastavení dělení

Pomocí této funkce otevřete dialog Členění k nastavení členění.

Definice objektu

Pomocí této funkce otevřete dialog Objekty pro nastavení stylů objektu.

Cesta fasády

Fasády-stěna

Pomocí této funkce se extruduje zadaná cesta k lineární fasádě.

Fasády-plocha

Pomocí této funkce se změní zadaná cesta na plošnou fasádu.

Přímý stavební prvek

Aktuální křivka cesty je čára.

Kruhový stavební prvek

Aktuální křivka cesty je kružnice.

Polygonální stavební prvek

Aktuální křivka cesty je polygonální čára.

Spline stavební prvek

Aktuální křivka cesty je polygonální čára.

Pokud není ještě nastaven žádný styl objektu, nakreslí se modul fasády!

Vlastnosti křivky

Křivka číslo

Při zadávání cesty se zde zobrazí aktuální číslo křivky.
Při Modifikaci a více křivkách zvolíte číslo křivky, které se má modifikovat, pomocí dvoupolohového regulátoru u položky Křivka.

Otočit

Pomocí této funkce střídavě měníte polohu fasády vůči cestě / ploše (vlevo/vpravo) (srov. Změnit polohu osy u stěn).

Výš.

Zde zadáte (extruzní) výšku cesty.

Úhelník

Zde zadáte (extruzní) úhel cesty.

Krok zpět

Pomocí této funkce vymažete postupně zadané body cesty.

Ukončit křivku

Pomocí této funkce ukončíte křivku během zadávání bodů a začnete novou křivku. Jednotlivé křivky cesty mohou mít různou Výšku a Úhel. Pokud jste ještě neukončili oblast, můžete kdykoli (také během zadávání bodů) změnit typ křivky.

Nastavení

Pomocí této funkce otevřete dialog Nastavení, ve kterém můžete provést další nastavení pro vytváření fasády.

Funkce modifikace

Upravit

Pomocí této funkce provedete modifikaci existující fasády.
Po aktivaci fasády se v módu náhledu zobrazí tato fasáda a lze provést změny.

Upravit bod trasy

Pomocí této funkce přesunete body cesty fasády. Tato funkce pracuje analogicky jako Modifikace bodu. Funkce se ukončí kliknutím na Použít nebo Storno.

Vložit bod trasy

Pomocí této funkce přidáte body cesty. Funkce pracuje analogicky jako Zalomení čáry. Funkce se ukončí kliknutím na Použít nebo Storno.

Upravit dolní / horní výškovou polohu

Pomocí této funkce přesunete extruzní body cesty fasády. Funkce se ukončí kliknutím na Použít nebo Storno.

Funkce pro import

Převést 3D na fasádu

Pomocí této funkce převezmete 3D tělesa existující v programu Allplan jako plochu fasády. 3D těleso nemusí být přitom uzavřené. Funkce se ukončí kliknutím na Použít nebo Storno.

Převést a rozdělit 3D na fasádu

Pomocí této funkce provedete import 3D plochy existující v programu Allplan jako plocha fasády.

Převést fasádu na 3D

Touto funkcí převedete fasády na 3D-tělesa. Geometrii 3D těles lze pak vhodnými funkcemi měnit. Funkce se ukončí kliknutím na Použít nebo Storno.

Funkce uspořádání

Přiřadit objekt

Pomocí této funkce vložíte objekt do stávající fasády.

Vzhled hran

Pomocí této funkce změníte okraje ve stávajícím poli fasády.

Sloučit pole

Pomocí této funkce sloučíte stávající pole fasády s jiným polem.

Rozdělit pole

Pomocí této funkce znovu rozdělíte stávající pole fasády.

&Tlačítka

Použít

Pomocí Použít přenesete změny zadané v Modifikace-Funkce na aktivní fasádu, nebo převedete vybrané 3D elementy pomocí Funkce import na fasády.

Storno

Pomocí Storno stornujete pomocí Modifikace-Funkce zadané změny, resp. přerušíte převod 3D elementů na fasádu. Fasáda zůstane otevřená a vy můžete pokračovat ve zpracování.
