Nastavení šrafování ‚Zachovat shodně v plánu‘

Šrafy a vztažné měřítko

V případě nastavení Zachovat shodně v plánu zůstane odstup čar šrafování na plánu vždy shodný nezávisle na měřítku. Stavební díly, jako např. stěny, používají toto nastavení tehdy, když v definici použitého šrafování je zapsána pro Přizpůsobení měřítka pro odstup čar vztažnému měřítku hodnota 1.

Při zobrazení šrafování se odlišuje zobrazení v plánu od zobrazení v dokumentu. Rozhodující je přitom zobrazení v plánu.

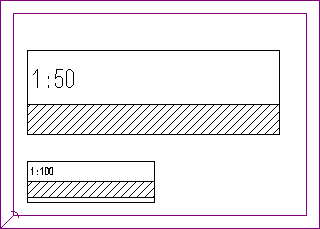

Zobrazení v plán dokumentu

Odstup čar šrafování je v případě měřítka 1:50 stejný jako v případě měřítka 1:100, počet šraf se zdvojnásobí. Odstup vyplyne z hodnoty, která je zadána v definici šrafování pro odstup čar nezávisle na měřítku.

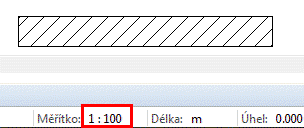

Zobrazení v dokumentu

Protože se počet čar šrafování zdvojnásobil, změní se, když změníte vztažné měřítko, také zobrazení v dokumentu.
