Paleta de render

Función(es): Generar imagen render

Resolución de la imagen

Estándar

Puede seleccionar una de las resoluciones predefinidas, de esta forma definirá el tamaño de la imagen de render.

Nota: Las resolución establecida también se utilizará para la función Grabar película.

Resolución

Utilizando la paleta Tamaño del render , podrá definir una resolución distinta a la Estándar. Este valor define el tamaño de la imagen renderizada.

Definiciones Generales

Modo de render

Método de render utilizado para calcular la imagen.

Puede elegir entre el método de render GI (Iluminación global) con o sin QMC:

Sugerencia: El método GI {IR + QMC} calcula las sombras de forma más precisa. Si las sombras son importantes para su escena, también puede utilizar este método para realizar renders de vistas interiores. Sin embargo, el cálculo podría llevar algo más de tiempo.
Si la imagen resultante está distorsionada, puede compensarla aumentando la calidad (ver Calidad - Estándar) y optimizando la imagen para vistas interiores (ver Optimizar para).

Oclusión de ambiente

La oclusión del ambiente es un ajuste que puede utilizar con el método de render de Iluminación Global. Genera sombras más realistas con un tiempo de cálculo menor. Otra ventaja de esta técnica es que tiene especial detalle en las sombras de aristas y vértices.

Por ejemplo, puede utilizar la oclusión del ambiente para simular las condiciones de iluminación que se producen cuando el cielo está nublado y no hay luz directa del sol. Puede utilizar esta opción tanto para escenas de interiores como para escenas de exteriores.

Cuando selecciona esta opción, puede definir los parámetros AO en la paleta de Configuración avanzada.

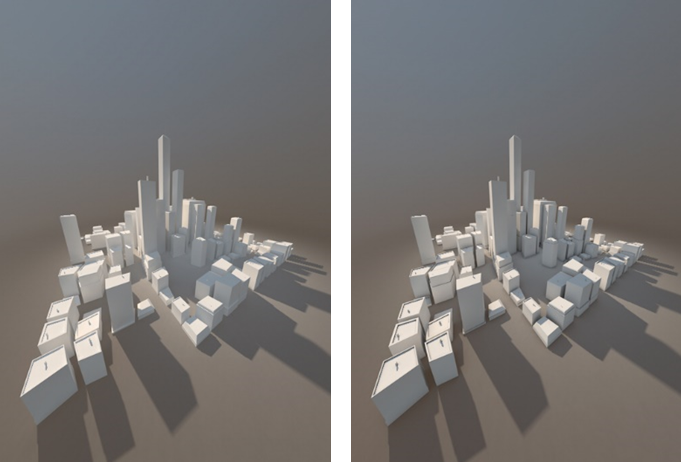

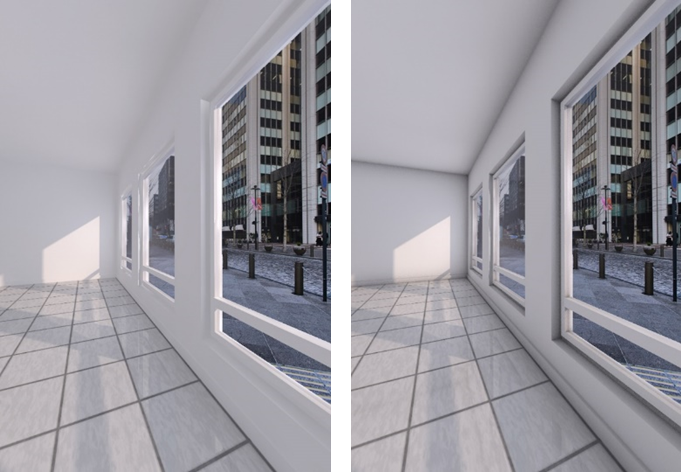

Ejemplo de imagen render con (izquierda) y sin (derecha) la opción Oclusión de ambiente:

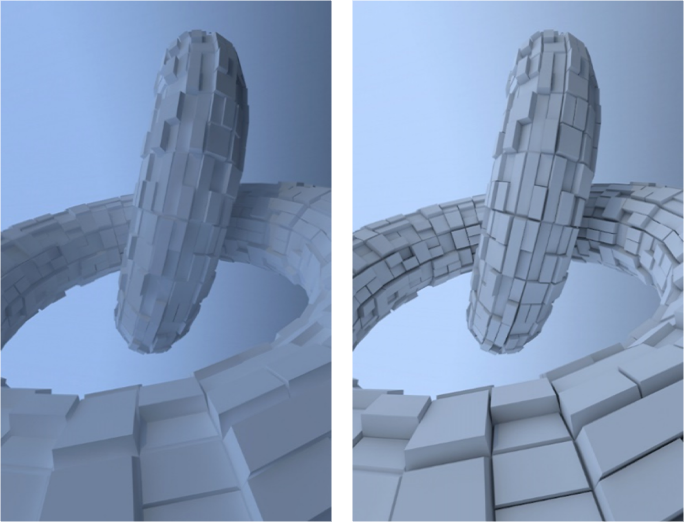

Las siguientes ilustraciones muestran los efectos de la oclusión del ambiente En la imagen de la izquierda no se ha empleado oclusión de ambiente, mientras que la imagen de la derecha sí que está generada con esta técnica.

Opciones

Utilizando la paleta Opciones , podrá adquirir los efectos visuales e incluir los elementos de superficie en los cálculos de render.

Canal alfa

Cuando selecciona esta opción, el programa oculta la imagen de fondo con un canal alfa. En otras palabras, el programa corta un color de fondo o una imagen cuando calcula el render.

Esto es necesario si desea colocar el render, la imagen transparente en la parte superior de un fondo distinto.

Plano virtual del terreno

Sólo si ha definido un plano virtual del terreno utilizando Entorno .

Especifica si el plano virtual del terreno se muestra la imagen render.

Si selecciona esta opción, Allplan incluirá el plano virtual del terreno en la imagen render. De otra forma, se excluirá.

Optimizar para

Optimiza los cálculos para vistas exteriores (con luces naturales) o vistas interiores (con luces artificiales y condiciones de iluminaciones difíciles).

Este ajuste afecta directamente a los ajustes de Precisión en el área Caché de irradiación (ver Ajustes avanzados ).

Iluminación global

Controla el valor gama y el brillo de la escena completa en la imagen resultante.

Utilizando este valor podrá aclarar las imágenes oscuras o imágenes con sobreexposición. Las imágenes oscuras son el resultado de valores pequeños para Profundidad de difuminado (consulte la paleta Configuración avanzada ).

Ejemplos de imágenes render con diferente configuración para la iluminación global (= valor gamma)

Ejemplos de imágenes renderizadas (1 - 6) con distintos ajustes de iluminación global (= valor gamma) y un valor constante para la profundidad de difusión = 3.

Para que pueda comparar los resultados, la imagen de la parte inferior se renderizó utilizando los siguientes ajustes: iluminación global = 1; profundidad de difusión = 8.

Calidad

Estándar

Puede seleccionar uno de los niveles de calidad predefinidos para la imagen render. Recuerde: Cuanto mayor sea la calidad, más tardará en terminarse el proceso.

Utilizando los Ajustes avanzados, podrá personalizar los ajustes para los niveles de calidad de forma que se adapten a sus requisitos.

Extras

Se abre la paleta Ajustes avanzados , donde podrá definir los ajustes de render avanzados, de esta forma se controlará la calidad de la imagen resultante.
