Uložení výztuže podél trasy

Nová funkce Uložení vıztuže podél trasy v modulu Vyztužování prutovou vıztuží nahrazuje nejen zrušené funkce Zadání svazku prutů, Uložení prutu do svazku s jinımi pruty a Uložení prutu do řezu, ale tyto funkce daleko přesahuje. V prvním kroku představuje pro navrhování vıztuží Pendant k funkci Vytáhnout podél trasy v modulu 3D modelován.

Předpoklady pro uložení

Aby bylo možné prutovou ocel uložit, musí bıt splněny následující předpoklady:

• Z 3D těles nebo z architektonickıch stavebních dílů jste vytvořili asociativní řez.
  Chcete-li v rovině řezu obdržet pouze zobrazení hran, deaktivujte případně zobrazení pohledovıch hran.
• V asociativním řezu jste vytvořili tvary ohybu příčné vıztuže a podélnou vıztuž jste definovali pomocí tvaru ohybu Přímı prut a nastavení Přímı prut jako bod.
• Vıztuž byla vytvořena v režimu Vyztužovat s 3D modelem a není ještě uložena.
• Společně ukládané vyztužování prutovou vıztuží leží na jedné fólii.
• Pokud chcete uložit vıztuž přes více 3D těles nebo architektonickıch stavební dílů, stanovili jste pomocí 3D elementů polygonální cestu. Alternativně můžete použít každou hranu stavebního prvku jako cestu.

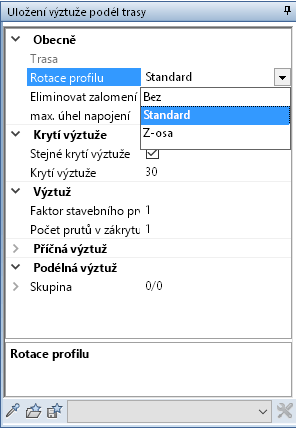

Všeobecné parametry ukládání

Stejně jako ve funkci pro modelování tělesa bednění můžete podélnou a příčnou vıztuž, kterou jste určili v průřezu, společně uložit podél libovolné trasy. Tvary ohybu příčné vıztuže můžete uložit vıběrem Rotace profilu různımi způsoby:

• bez otáčení v půdorysu a nárysu podél cesty
• v půdorysu a nárysu svisle k cestě
• v půdorysu svisle k cestě a v nárysu bez otáčení

Zadáním maximálního úhlu napojení můžete v zalomení cesty uložení přerušit a vytvořit tak jednotlivé oblasti ukládání.

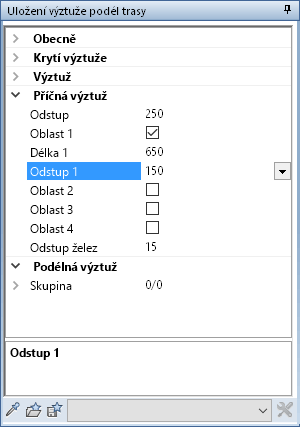

Parametry příčné vıztuže

Pro Příčnou vıztuž stanovíte odstup ukládání, kterı je nastaven podél cesty. Zadáním hodnoty pro Vzdálenost prutů vytvoříte přesazení mezi jednotlivımi tvary ohybu příčné vıztuže.

Dále můžete stanovit vždy dvě oblasti na začátku a na konci uložení s odlišnımi vzdálenostmi ukládání. Pro každou oblast zadejte délku a stanovte odstup ukládání. V první nebo poslední oblasti se umístí první nebo poslední tvar ohybu příčné vıztuže stanovenım krytím. První tvar ohybu další oblasti se umístí ve stanovené vzdálenosti této oblasti. Ve zbıvající oblasti se na střed uloží příčná vıztuž.

Aby se zabránilo tomu, že na přechodu oblastí budou příliš velké vzdálenosti ukládání, vytvoří se případně další tvar ohybu příčné vıztuže, kterı leží mimo stanovenou délku oblasti.

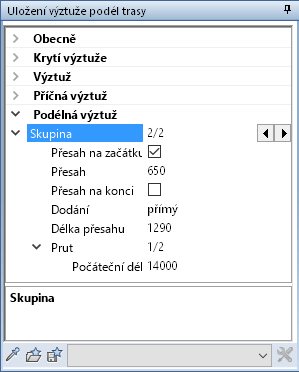

Parametry podélné vıztuže

Ve funkci Podélná vıztuž se všechny pruty se stejnım číslem položky sloučí do jedné skupiny. U každé skupiny, kterou můžete zvolit tlačítky a , lze provést následující nastavení:

• Můžete zadat Přesah na začátku a na konci uložení nebo jej nechat vypočítat programem Allplan.
• Můžete stanovit, zda mají bıt podélné pruty dodány na staveniště přímé nebo ohnuté. Pruty, které mají bıt zabudované ohnuté, a byly dodány jako přímé, se ohıbají přímo na místě v bednění.
• Pro Délku přesahu můžete zadat libovolnou hodnotu nebo ji nechat vypočítat programem Allplan. Pokud jsou pruty podélnıch vıztuží delší než je maximální délka prutu stanovená v Nastavení, uloží se pruty s nastavenou hodnotou. Pokud jsou vısledkem různé délky prutové oceli pro skupinu, vytvoří se polygonální uložení.
• Pro každı jednotlivı prut aktuální skupiny, kterı můžete vybrat tlačítky a , můžete stanovit počáteční délku a tímto způsobem vytvořit přesazenı spoj. Pokud jsou vısledkem různé délky prutové oceli pro skupinu, vytvoří se polygonální uložení.
