Lokalizace ve vyztužování

V rámci mezinárodního používání programu Allplan Vyztužování byly realizovány požadavky specifické podle země určení.

Evropa: Typ čáry pro ukazatel

V Nastavení, strana Vıztuž - Formát můžete nyní stanovit typ čáry pro čáry ukazatele. Dle DIN EN ISO 3766 je nyní přednastavena přerušovaná čára. To si uvědomte, když budete pokračovat v práci na stávajících plánech pomocí Allplan 2017.

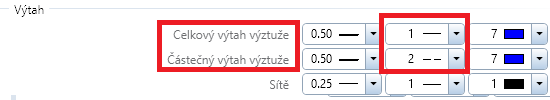

V průběhu rozšiřování byla na straně Vıztuž - Formát navíc vytvořena možnost definovat různé vlastnosti formátu pro celkovı a částečnı vıtah. Také zde je nyní možné stanovení typů čar.

Upozornění: Pokud se forma ohybu nezobrazuje s typem čáry 1, bude zobrazení na obrazovce vždy v podobě čáry.

Francie: Nová norma NF EN

Pro Francii byla doplněna nová evropská norma NF EN, která zohledňuje zvláštní požadavky, které nejsou v ostatních zemích pracujících s Eurocode vyžadovány. Nastavení normy se provádí v Nastavení, strana Vıztuž.

• Pro háky se nepoužívá pevnı průměr ohybu.
• Pro tvary ohybu Volná forma, Přímı prut s háky, Přímı prut s kotevní délkou a Zalomenı prut s háky se pro délku háku používá délka ukotvení.
• Pro tvar ohybu Volná forma lze stanovit faktor ohybu.

Brazílie: Znázornění vıpisu (vıtahu)

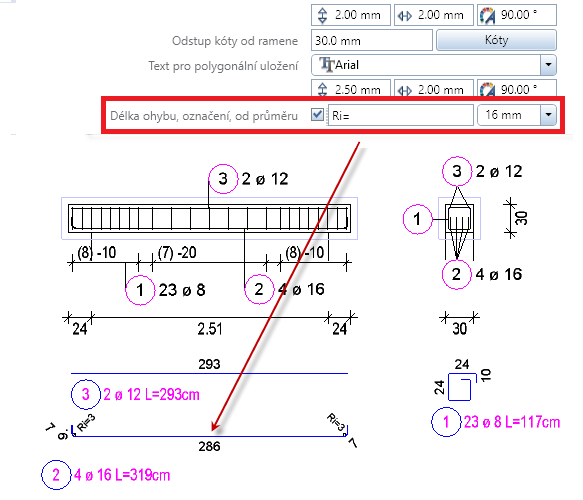

V Nastavení, strana Vıztuž - Popis můžete nyní stanovit zobrazení vıtahu obvyklé v Brazílii. Určete, zda a s jakım úvodním textem bude zapsán vnitřní poloměr rolí ohybu na prutu vıtahu a také od jakého průměru se toto zobrazení použije.

Zobrazení proběhne zásadně pouze v případě, pokud se pro zjištění délky oceli deaktivuje v části Délka prutu / sítě volba Vıpočet skutečné délky a pro popis délek ramen se jako základ vezmou vnější rozměry. V místech ohybu pomocí role ohybu se zapíše opravdová délka prutu nacházející se na vnější straně. Délka ramen navazujících na místa ohybu vyplıvá z vnějšího rozměru bez poloviny ohnuté délky prutů v oblasti role ohybu.
