Export a import dat AutoCAD ACIS

Pomocí rozhraní DWGv programu Allplan můžete nyní provádět export a import dat Allplan do AutoCAD ACIS.

Exportována jsou tělesa Parasolid Allplan (i s křivkami) a architektonické elementy Allplan. Architektonické elementy jsou po provedení importu v AutoCAD k dispozici jako 3D objemová tělesa, již ne jako vícebodová síť. Geometrii objemovıch těles je možné v AutoCAD dále zpracovávat. Z toho vyplıvají další vıhody:

• Zlepšení u modelu:
  Tělesa a architektonické elementy s otvory se již neimportují jako plošné modely a nerozkládají se na trojúhelníky.
• Zlepšení u 2D plánů:
  Tělesa a architektonické elementy bez otvorů již nejsou importovány jako extrudované objekty a automaticky vyplňovány fillingem.

Pokud jsou tělesa AutoCAD ACIS (re)importována do programu Allplan, jsou v programu Allplan k dispozici jako 3D tělesa Parasolid. Nejsou již rozkládána na trojúhelníky. Oblouky a křivky zůstávají zachovány, tělesa již nejsou převáděna na polygony.

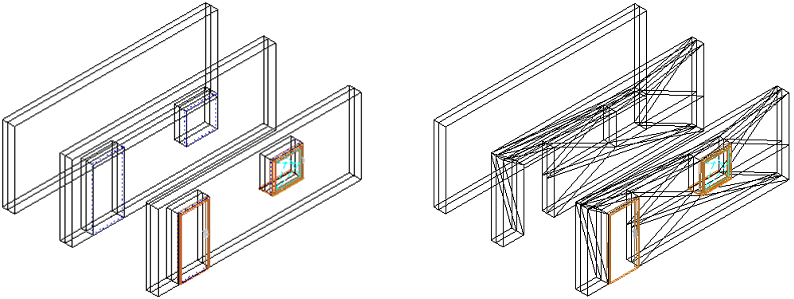

Obr.: Architektonické elementy reimportované do programu Allplan 2017 nebo Allplan 2016
